परिरक्षित नियंत्रण केबल ईएमआई शोर को क्यों रोकते हैं?

सारांश:स्वचालित विनिर्माण संयंत्रों, बिजली उत्पादन स्टेशनों और जटिल प्रसंस्करण सुविधाओं में, नियंत्रण लाइनें भारी बिजली लाइनों के साथ-साथ चलती हैं, जिससे तीव्र विद्युत चुम्बकीय क्षेत्र बनता है।परिरक्षित नियंत्रण विरोधी हस्तक्षेप केबलइन ऑपरेशनों के लिए विश्वसनीय तंत्रिका तंत्र के रूप में कार्य करें। यह लेख बहुस्तरीय सामग्री वास्तुकला, विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) दमन यांत्रिकी, और परिरक्षण लाभों को तोड़ता है जो प्रीमियम नियंत्रण केबलों को आधुनिक औद्योगिक स्वचालन के लिए महत्वपूर्ण बनाते हैं।

विषयसूची

परिचय

परिरक्षित विरोधी हस्तक्षेप नियंत्रण केबलों की संरचनात्मक शारीरिक रचना

औद्योगिक शोर के विरुद्ध ब्रेडेड शील्डिंग क्यों महत्वपूर्ण है?

स्वचालित इंजीनियरिंग में महत्वपूर्ण अनुप्रयोग परिदृश्य

फ़ैक्टरी-प्रत्यक्ष अनुपालन और कस्टम ऑर्डरिंग

परिचय

जैसे-जैसे औद्योगिक संयंत्र स्मार्ट स्वचालित प्रणालियों को एकीकृत करते हैं, इलेक्ट्रॉनिक उपकरणों का घनत्व तेजी से बढ़ता है। यह उच्च घनत्व वाला वातावरण भारी मात्रा में विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो फ्रीक्वेंसी हस्तक्षेप (आरएफआई) उत्पन्न करता है। पर्याप्त परिरक्षण के बिना, प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी), सेंसर और एक्चुएटर्स को भेजे गए लो-वोल्टेज नियंत्रण सिग्नल आसानी से दूषित हो सकते हैं, जिससे गलत मशीन रीडिंग, सिस्टम त्रुटियां या खतरनाक आपातकालीन शटडाउन हो सकते हैं।

महत्वपूर्ण स्वचालित संकेतों को सुरक्षित करने के लिए,ताइतोंग केबलहेवी-ड्यूटी शील्डेड कंट्रोल एंटी-इंटरफेरेंस केबल बनाती है। घने धातु परिरक्षण के साथ अत्यधिक लचीले कंडक्टरों का संयोजन, ये नियंत्रण लाइनें दुनिया भर में भारी बाधित औद्योगिक क्षेत्रों में दोषरहित सिग्नल वितरण सुनिश्चित करती हैं।

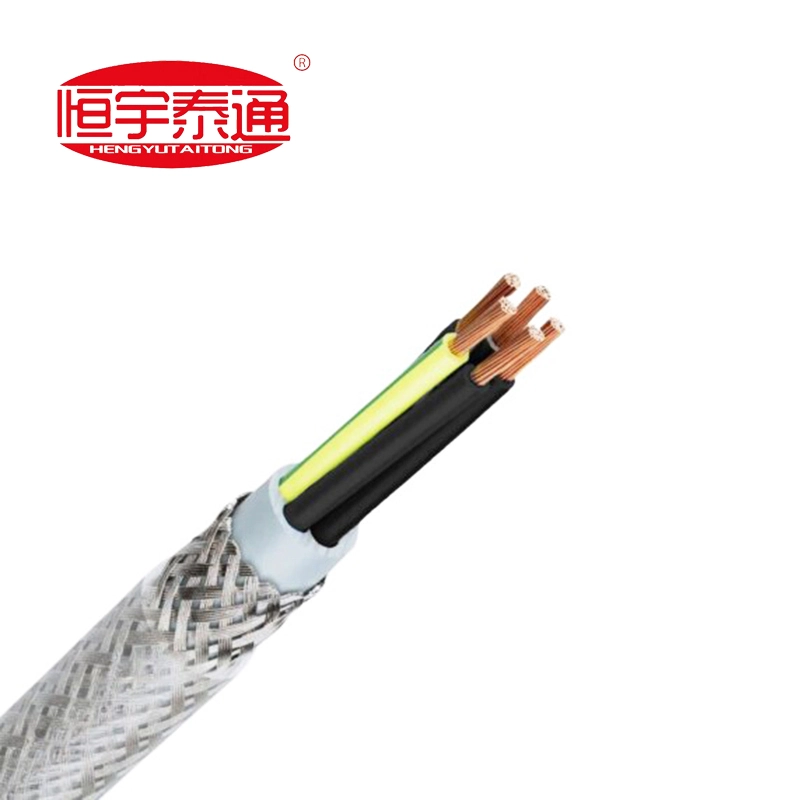

परिरक्षित विरोधी हस्तक्षेप नियंत्रण केबलों की संरचनात्मक शारीरिक रचना

एक मानक नियंत्रण केबल के आंतरिक विन्यास को आंतरिक तांबे के कंडक्टरों से बाहरी शोर को अलग करने के लिए परत-दर-परत इंजीनियर किया जाता है:

उच्च शुद्धता वाले तांबे के कंडक्टर: मल्टी-कोर, बारीक फंसे हुए सादे तांबे के तारों से बना, नियंत्रण पैनलों के अंदर तंग रूटिंग के लिए अधिकतम विद्युत चालकता और बेहतर लचीलापन प्रदान करता है।

रंग-कोडित इन्सुलेशन: इंस्टालेशन के दौरान सीधी टर्मिनल पहचान और सुरक्षा के लिए अलग रंग-कोडिंग (मानक हरे/पीले ग्राउंडिंग तार सहित) के साथ प्रीमियम पीवीसी या एक्सएलपीई इन्सुलेशन यौगिक।

भीतरी बिस्तर/म्यान परत: एक चिकनी पॉलिमर रैप या एक्सट्रूडेड परत जो मुड़े हुए कोर को एक साथ कसकर बांधती है और ऊपरी ढाल के लिए एक सुरक्षात्मक कुशन बनाती है।

हाई-कवरेज ब्रेडेड मेटैलिक शील्ड: एक घना, क्रॉस-बुना हुआ टिनयुक्त तांबे या स्टील के तार की चोटी जो आंतरिक कोर को ढकती है, एक अभेद्य विद्युत चुम्बकीय बाधा के रूप में कार्य करती है।

ज्वाला-मंदक बाहरी जैकेट: खुले केबल ट्रे में तेल के छींटों, नमी ट्रैकिंग, घर्षण और लौ प्रसार का विरोध करने के लिए तैयार एक मजबूत पीवीसी आवरण।

औद्योगिक शोर के विरुद्ध ब्रेडेड शील्डिंग क्यों महत्वपूर्ण है?

जबकि बिना परिरक्षित नियंत्रण तार बुनियादी विद्युत लूपों में अच्छी तरह से काम करते हैं, स्वचालित औद्योगिक केंद्र तीन प्रमुख प्रदर्शन कारणों से उच्च-कवरेज ब्रेडेड शील्ड को अनिवार्य करते हैं:

1.व्यापक ईएमआई और आरएफआई अवशोषण: धातुई चोटी फैराडे पिंजरे के रूप में कार्य करती है। यह आसपास के बड़े मोटरों, ट्रांसफार्मरों और उच्च-वोल्टेज बिजली केबलों से निकलने वाली विद्युत चुम्बकीय तरंगों को रोकता है, आंतरिक कोर संकेतों को बाधित करने से पहले भटकी हुई धाराओं को सुरक्षित रूप से जमीन की ओर मोड़ देता है।

2.सुपीरियर लचीली ताकत: स्थैतिक एल्यूमीनियम फ़ॉइल ढालों के विपरीत, जो गतिशील मशीनरी के अंदर बार-बार मोड़ने पर आसानी से फट या टूट सकती हैं, एक बुनी हुई धातु की चोटी निरंतर यांत्रिक लचीलेपन और घुमाव के तहत भी 100% संरचनात्मक परिरक्षण अखंडता बनाए रखती है।

3. क्रॉस-टॉक रोकथाम: मल्टी-कोर नियंत्रण नाली में, एक तार में उच्च-आवृत्ति धाराएं पड़ोसी सर्किट में प्रवाहित हो सकती हैं। सटीक ब्रेडिंग अलग-अलग केबल समूहों को अलग करती है, जिससे स्वच्छ, स्वतंत्र डेटा स्ट्रीम सुनिश्चित होती है।

स्वचालित इंजीनियरिंग में महत्वपूर्ण अनुप्रयोग परिदृश्य

उनकी हस्तक्षेप-विरोधी विश्वसनीयता के लिए धन्यवाद, परिरक्षित नियंत्रण केबल सटीक बुनियादी ढांचे निविदाओं में भारी रूप से निर्दिष्ट हैं:

स्वचालित असेंबली और रोबोटिक्स लाइनें: केंद्रीय पीएलसी नियंत्रण डेस्क को स्वचालित रोबोटिक हथियारों और असेंबली कन्वेयर से जोड़ना, जिसके लिए निर्बाध कमांड लूप की आवश्यकता होती है।

सबस्टेशन नियंत्रण एवं रिले पैनल: उच्च-वोल्टेज बिजली वातावरण के भीतर माप उपकरण, सुरक्षात्मक रिले और स्विचगियर नियंत्रण को आपस में जोड़ना।

पेट्रोकेमिकल और प्रसंस्करण रिफाइनरियां: विस्तारित इनडोर और आउटडोर केबल रन पर नाजुक तापमान, दबाव और फ्लो-मीटर सेंसर रीडिंग प्रसारित करना।

एचवीएसी और भवन प्रबंधन: स्वचालित वेंटिलेशन, लिफ्ट और सुरक्षा आर्किटेक्चर को प्रबंधित करने के लिए वाणिज्यिक ऊंची इमारतों के माध्यम से सुरक्षित, कम शोर नियंत्रण लूप को रूट करना।

फ़ैक्टरी-प्रत्यक्ष अनुपालन और कस्टम ऑर्डरिंग

परिशुद्धता उपकरण प्रतिबाधा असंतुलन या परिरक्षण अंतराल के लिए शून्य मार्जिन की अनुमति देता है। औद्योगिक खरीद अनुबंध आईईसी 60227 या क्षेत्रीय औद्योगिक मानदंडों जैसे सख्त गुणवत्ता मानकों के साथ सटीक अनुरूपता अनिवार्य करते हैं।

परताइतोंग केबल, हम 100% फ़ैक्टरी-प्रत्यक्ष अनुकूलित उत्पादन मॉडल के पक्ष में कठोर, बड़े पैमाने पर उत्पादित इन्वेंट्री क्लियरिंग सिस्टम को अस्वीकार करते हैं। हम समझते हैं कि प्रत्येक स्वचालन सेटअप के लिए अद्वितीय कोर गणना, विशिष्ट ग्राउंडिंग व्यवस्था और विशेष इन्सुलेशन गुणों की आवश्यकता होती है। हम नियंत्रण केबलों के प्रत्येक बैच को सीधे आपके प्रोजेक्ट के विशिष्ट बिलों की मात्रा (बीओक्यू) के अनुसार कस्टम-निर्मित करते हैं - आपके सटीक विद्युत वातावरण से मेल खाने के लिए कोर आकार, ढाल कवरेज अनुपात और जैकेट यौगिकों को कैलिब्रेट करना।

आज ही हमारी इंस्ट्रुमेंटेशन इंजीनियरिंग टीम से संपर्क करेंसत्यापित तकनीकी चित्र, कस्टम कोर व्यवस्था लेआउट का अनुरोध करने के लिए, या अपनी आगामी परियोजना निविदा के लिए एक एक्सप्रेस, प्रत्यक्ष-फ़ैक्टरी मूल्य अनुमान प्राप्त करने के लिए!
