4-कोर बख़्तरबंद एल्यूमीनियम केबल्स पावर ग्रिड क्यों

सारांश: औद्योगिक उपयोगिता विस्तार, सौर संयंत्र संग्रह नेटवर्क और वाणिज्यिक भवन वितरण मुख्य में, सख्त खरीद बजट के साथ प्रत्यक्ष-दफन स्थायित्व को संतुलित करना एक प्रमुख इंजीनियरिंग प्राथमिकता है। 4-कोर बख़्तरबंद एल्यूमीनियम पावर केबल (YJLV22 / 0.6/1kV श्रृंखला) कम-वोल्टेज माध्यमिक नेटवर्क के लिए उच्च-विश्वसनीयता ट्रांसमिशन समाधान के रूप में काम करते हैं। यह तकनीकी लेख बहुस्तरीय डिज़ाइन, डबल स्टील टेप कवच यांत्रिकी और लागत लाभ का विश्लेषण करता है जो 4-कोर एल्यूमीनियम पावर केबल को अंतरराष्ट्रीय बुनियादी ढांचे के टेंडरों के लिए शीर्ष पसंद बनाता है।

विषयसूची

परिचय

4-कोर बख्तरबंद एल्यूमिनियम केबल्स की संरचनात्मक वास्तुकला

डबल स्टील टेप कवच: डायरेक्ट-ब्यूरियल यूटिलिटी रन की सुरक्षा

4-कोर डिज़ाइन: तीन-चरण कम-वोल्टेज पावर को सुव्यवस्थित करना

स्ट्रैंडेड एल्युमीनियम कंडक्टरों की लागत लाभ

क्षेत्रीय पावर ग्रिड में प्राथमिक अनुप्रयोग परिदृश्य

फ़ैक्टरी-प्रत्यक्ष अनुकूलन और सोर्सिंग सुरक्षा

परिचय

भूमिगत निम्न-वोल्टेज बिजली वितरण लाइनें भारी शारीरिक तनाव के अधीन हैं। भूमिगत खाइयाँ गैर-बख्तरबंद केबलों को मिट्टी की गति, संघनन बलों, तेज चट्टानी किनारों और संभावित कृंतक घुसपैठ के संपर्क में लाती हैं। इसके अतिरिक्त, लंबी वितरण अवधि में तांबे के कंडक्टरों को निर्दिष्ट करने से कच्चे माल की लागत और माल ढुलाई खर्च में काफी वृद्धि होती है।

इन इंस्टॉलेशन बाधाओं को हल करने के लिए, टैटॉन्ग केबल प्रीमियम 0.6/1kV 4-कोर स्टील टेप बख्तरबंद एल्यूमीनियम पावर केबल बनाती है। मजबूत डबल स्टील टेप आर्मरिंग के साथ उच्च चालकता वाले फंसे हुए एल्यूमीनियम कंडक्टरों को जोड़कर, हमारे केबल वैश्विक उपयोगिता ठेकेदारों के लिए भरोसेमंद यांत्रिक शक्ति और निरंतर बिजली वितरण प्रदान करते हैं।

4-कोर बख्तरबंद एल्यूमिनियम केबल्स की संरचनात्मक वास्तुकला

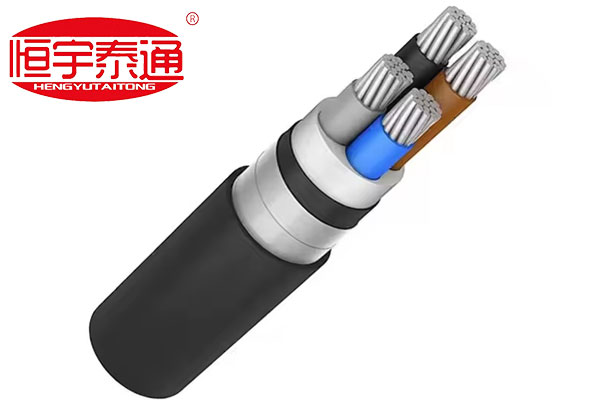

4-कोर बख़्तरबंद एल्यूमीनियम पावर केबल क्रॉस-सेक्शन पर एक विस्तृत नज़र कठिन भूमिगत परिस्थितियों के लिए निर्मित इसकी स्तरित इंजीनियरिंग को दर्शाती है:

कॉम्पैक्ट स्ट्रैंडेड एल्यूमीनियम कंडक्टर: इष्टतम विद्युत चालकता सुनिश्चित करते हुए निचले केबल व्यास में कसकर फंसे उच्च शुद्धता वाले विद्युत एल्यूमीनियम तारों से निर्मित।

रंग-कोडित एक्सएलपीई/पीवीसी इन्सुलेशन:रंग-कोडित चरण इन्सुलेशन (उदाहरण के लिए, भूरा, नीला, काला, ग्रे) साइट स्थापना के दौरान सटीक चरण पहचान और सरलीकृत टर्मिनल कनेक्शन की अनुमति देता है।

बाहर निकाला हुआ भीतरी बिस्तर:कवच घर्षण क्षति को रोकने के लिए इकट्ठे कोर बंडल पर चिकनी आंतरिक सुरक्षात्मक कुशन परत लपेटी गई है।

डबल स्टील टेप कवच (डीएसटीए):ओवरलैपिंग हेलिकल स्टील आर्मर टेप को आंतरिक बिस्तर के चारों ओर सुरक्षित रूप से लपेटा जाता है, जो भारी बाहरी प्रभावों और रेडियल दबाव को अवशोषित करता है।

मौसमरोधी बाहरी आवरण:हेवी-ड्यूटी, यूवी-स्थिर पीवीसी या पीई बाहरी जैकेट मिट्टी की नमी, एसिड संक्षारण और सतह घर्षण का प्रतिरोध करती है।

डबल स्टील टेप कवच: डायरेक्ट-ब्यूरियल यूटिलिटी रन की सुरक्षा

परियोजना सलाहकार और ईपीसी ठेकेदार भूमिगत केबल स्थापनाओं के लिए डबल स्टील टेप आर्मर (डीएसटीए) क्यों निर्दिष्ट करते हैं?

1.प्रत्यक्ष-दफन संगतता:बख्तरबंद केबल महंगे बाहरी पीवीसी या कंक्रीट नाली पाइप की आवश्यकता को समाप्त करते हैं, जिससे खुली मिट्टी की खाइयों में सीधे स्थापना की अनुमति मिलती है और कुल सिविल निर्माण लागत कम हो जाती है।

2. अत्यधिक क्रश और प्रभाव प्रतिरोध:उपमृदा निपटान और ऊपर से गुजरने वाले भारी वाहन निरंतर ऊर्ध्वाधर बल लगाते हैं। डबल स्टील टेप रैप्स आंतरिक कंडक्टरों को विरूपण और भौतिक पंचर से बचाते हैं।

3.भूमिगत कीट रक्षा:कृंतक और बिल खोदने वाले कीट अक्सर नरम बाहरी पॉलिमर को चबाते हैं। स्टील टेप परत एक अभेद्य भौतिक अवरोध पैदा करती है जो लाइन सेवा जीवन को 30 वर्षों से अधिक बढ़ा देती है।

4-कोर डिज़ाइन: तीन-चरण कम-वोल्टेज पावर को सुव्यवस्थित करना

4-कोर कॉन्फ़िगरेशन विशेष रूप से तीन-चरण चार-तार वितरण नेटवर्क (3 Ph+N) के लिए डिज़ाइन किया गया है:

संतुलित चरण वितरण:एकल केबल बंडल में एक पूर्ण आकार के तटस्थ कंडक्टर के साथ तीन चरण कंडक्टर को समायोजित करता है।

सरलीकृत लेआउट:एकाधिक सिंगल-कोर केबल चलाने की तुलना में केबल बिछाने के श्रम और केबल ट्रे स्थान की आवश्यकताओं को कम करता है।

स्ट्रैंडेड एल्युमीनियम कंडक्टरों की लागत लाभ

कच्चे माल की कीमत बुनियादी ढांचे की व्यवहार्यता पर महत्वपूर्ण प्रभाव डालती है। तांबे के स्थान पर फंसे हुए एल्यूमीनियम कंडक्टरों का उपयोग करने से स्पष्ट आर्थिक लाभ मिलते हैं:

पर्याप्त पूंजी बचत:एल्युमीनियम तांबे की सामग्री लागत के एक अंश पर उत्कृष्ट बिजली वहन क्षमता प्रदान करता है, जिससे ठेकेदारों को परियोजना बजट को लंबी वितरण दूरी तक फैलाने में मदद मिलती है।

परिवहन और हैंडलिंग भार में कमी:एल्युमीनियम की हल्की संपत्ति केबल ट्रे को खींचना आसान बनाती है, इंस्टॉलेशन मैनपावर के घंटों को कम करती है, और विदेशी शिपिंग के लिए कंटेनर फ्रेट लोडिंग को अनुकूलित करती है।

क्षेत्रीय पावर ग्रिड में प्राथमिक अनुप्रयोग परिदृश्य

उनकी संरचनात्मक स्थायित्व और उच्च लागत-दक्षता के लिए धन्यवाद, ताइतोंग केबल की 4-कोर बख्तरबंद एल्यूमीनियम लाइनें वैश्विक निविदाओं में व्यापक रूप से प्रदर्शित हैं:

सौर और पवन फार्म संग्रह नेटवर्क:स्टेप-अप ट्रांसफार्मर से विशाल सौर क्षेत्रों में मुख्य वितरण केंद्रों तक लो-वोल्टेज एसी बिजली का परिवहन।

औद्योगिक और वाणिज्यिक परिसर:मुख्य उपयोगिता ट्रांसफार्मरों को फैक्ट्री वितरण पैनलों से जोड़ने वाले भूमिगत मुख्य फीडरों को रूट करना।

उपनगरीय ग्रिड विस्तार निविदाएँ:बढ़ते आवासीय क्षेत्रों में मौसम संबंधी बिजली कटौती को रोकने के लिए कमजोर ओवरहेड लाइनों को दबे हुए बख्तरबंद नेटवर्क से बदलना।

फ़ैक्टरी-प्रत्यक्ष अनुकूलन और सोर्सिंग सुरक्षा

उपयोगिता निविदाएं इन्सुलेशन रिक्तियों, कंडक्टर विचरण, या कवच अंतराल के लिए शून्य जगह छोड़ती हैं। वैश्विक खरीद अनुबंध आईईसी 60502-1 और बीएस 5467 सहित मान्यता प्राप्त मापदंडों का कड़ाई से पालन करने की मांग करते हैं।

परताइतोंग केबल, हम 100% फ़ैक्टरी-प्रत्यक्ष अनुकूलित उत्पादन मॉडल के माध्यम से आपके प्रोजेक्ट निष्पादन का समर्थन करते हैं। हम पूर्व-निर्मित, पुरानी गोदाम निकासी वस्तुओं पर जोर नहीं देते हैं। इसके बजाय, हम आपके प्रोजेक्ट के सटीक बिल ऑफ क्वांटिटी (बीओक्यू) के साथ सीधे संरेखित करने के लिए 4-कोर बख्तरबंद एल्यूमीनियम केबलों के प्रत्येक बैच का कस्टम-निर्माण करते हैं - स्थानीय राष्ट्रीय ग्रिड मानकों को पूरा करने के लिए कंडक्टर क्रॉस-सेक्शन (16 मिमी 2 से 500 मिमी 2 तक), इन्सुलेशन मोटाई, कवच पैरामीटर और बाहरी म्यान सामग्री को कैलिब्रेट करना।

अनुरोध करने के लिए आज ही हमारे पावर केबल इंजीनियरिंग डिवीजन से संपर्क करेंआपके आगामी पावर टेंडर के लिए सत्यापित टाइप-टेस्ट रिपोर्ट, कस्टम आयामी चित्र, या एक एक्सप्रेस, फ़ैक्टरी-प्रत्यक्ष मूल्य उद्धरण!
