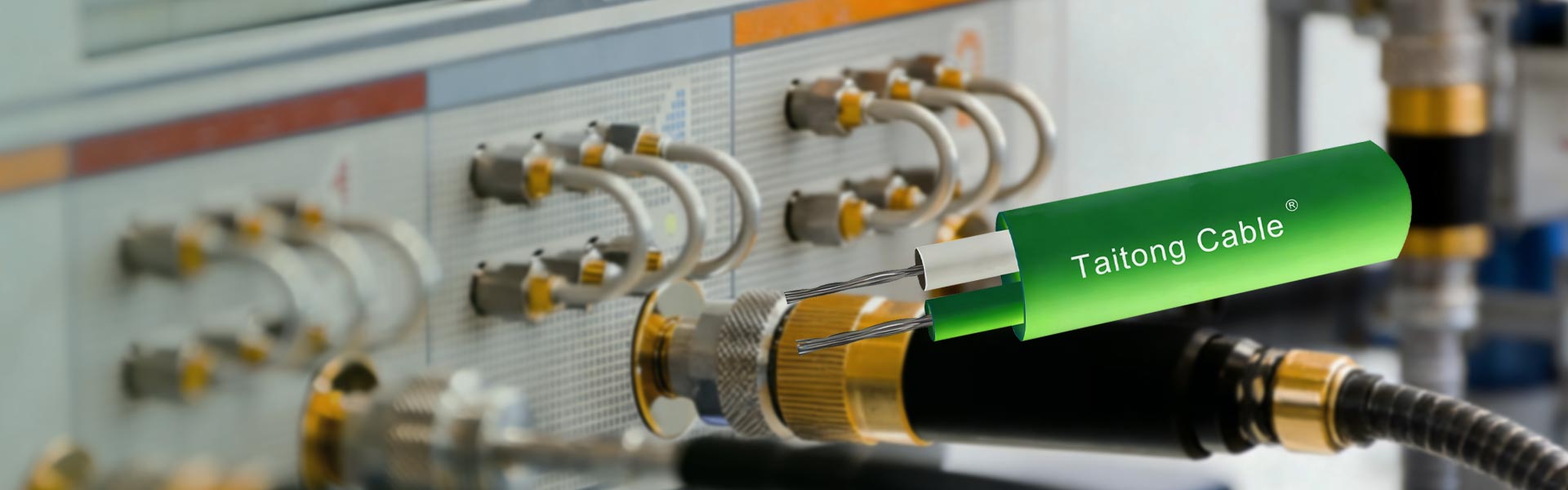

उच्च गुणवत्ता वाले इंस्ट्रुमेंटेशन और सिग्नल केबल्स का चीन निर्माता

ताइतोंग केबलचीन में एक पेशेवर इंस्ट्रुमेंटेशन और सिग्नल केबल्स निर्माता और आपूर्तिकर्ता है। हमारे उपकरण और सिग्नल केबल विशेष रूप से औद्योगिक स्वचालन और उपकरण प्रणालियों के लिए डिज़ाइन किए गए हैं। चीन में 5 कारखानों के साथ एक बड़े उद्यम के रूप में, हम वैश्विक ग्राहकों को उच्च गुणवत्ता और लागत प्रभावी केबल उत्पाद और सेवाएँ प्रदान करने के लिए प्रतिबद्ध हैं।

1. उपकरण और सिग्नल केबल परिचय

उपकरण और सिग्नल केबल का उपयोग विशेष रूप से कम वोल्टेज, कम-वर्तमान सिग्नल ट्रांसमिशन (जैसे तापमान और दबाव सिग्नल) और नियंत्रण के लिए औद्योगिक स्वचालन और उपकरण प्रणालियों में किया जाता है। वे हस्तक्षेप के खिलाफ उच्च परिरक्षण प्रदर्शन की सुविधा देते हैं, जिसमें मुख्य रूप से एनालॉग / डिजिटल सिग्नल केबल, थर्मोकपल एक्सटेंशन केबल, संरक्षित नियंत्रण केबल इत्यादि शामिल हैं, जो सेंसर, ट्रांसमीटर और पीएलसी या डीसीएस सिस्टम के बीच कनेक्शन के लिए उपयुक्त हैं।

2. इंस्ट्रुमेंटेशन और सिग्नल केबल्स की मुख्य विशेषताएं

2.1 कम वोल्टेज ऑपरेशन: एसी रेटेड वोल्टेज आम तौर पर 0.45/0.75 केवी और नीचे होता है।

2.2 उच्च परिरक्षण: विद्युत चुम्बकीय हस्तक्षेप को रोकने और सिग्नल सटीकता सुनिश्चित करने के लिए तांबे के तार ब्रेडेड परिरक्षण या एल्यूमीनियम पन्नी परिरक्षण (जोड़ी परिरक्षण या समग्र परिरक्षण) का उपयोग किया जाता है।

2.3 परिशुद्धता संरचना: मल्टी-कोर, बढ़िया कंडक्टर के साथ; इन्सुलेशन सामग्री में पीवीसी, पीई या एक्सएलपीई शामिल हैं।

2.4 ज्वाला मंदक और तापमान प्रतिरोधी: 70℃ या इससे अधिक के ऑपरेटिंग तापमान वाले औद्योगिक वातावरण के लिए उपयुक्त।

3. सामान्य प्रकार के उपकरण और सिग्नल केबल

3.1 उपकरण सिग्नल ट्रांसमिशन केबल: एनालॉग (तापमान, दबाव, प्रवाह) और डिजिटल (स्विचिंग) सिग्नल के लिए।

3.2 थर्मोकपल और आरटीडी एक्सटेंशन केबल: तापमान उपकरणों के लिए, सटीकता सुनिश्चित करने के लिए मिलान सामग्री का उपयोग करना।

3.3 संचार केबल: आरएस485, मोडबस, कनेक्टिंग सेंसर और नियंत्रण प्रणाली जैसे फील्डबस सिस्टम के लिए।

3.4 आंतरिक सुरक्षा परिरक्षित केबल: खतरनाक और विस्फोट-रोधी क्षेत्रों के लिए, आमतौर पर नीले बाहरी आवरण के साथ।

4. चयन दिशानिर्देश

4.1 शील्डिंग: शोर हस्तक्षेप से बचने के लिए शील्डेड केबलों (एक या दोनों सिरों पर ग्राउंडेड शील्ड) की दृढ़ता से अनुशंसा की जाती है।

4.2 कंडक्टर: आमतौर पर उच्च शुद्धता वाला तांबा (अच्छा लचीलापन, उच्च चालकता)।

4.3 स्थापना वातावरण: तेल प्रतिरोध, ज्वाला मंदता, पहनने के प्रतिरोध, तन्य शक्ति, या प्रत्यक्ष दफन पर विचार करें।

5. इंस्ट्रूमेंट केबल क्या हैं?

उपकरण केबल विशेष रूप से कम वोल्टेज स्थितियों के तहत उपकरणों और मीटरों में सिग्नल ट्रांसमिशन और नियंत्रण सर्किट के लिए डिज़ाइन किए गए हैं। सटीक सिग्नल ट्रांसमिशन और विश्वसनीय नियंत्रण सुनिश्चित करने के लिए उपकरणों और नियंत्रण उपकरणों को जोड़ने के लिए इनका उद्योग में व्यापक रूप से उपयोग किया जाता है।

5.1 मुख्य प्रकार

5.1.1 उपकरण एनालॉग सिग्नल केबल: तापमान, दबाव, प्रवाह जैसे एनालॉग सिग्नल संचारित करते हैं।

5.1.2 उपकरण स्विचिंग सिग्नल केबल: चालू/बंद सिग्नल संचारित करें।

5.1.3 थर्मोकपल एक्सटेंशन केबल: थर्मोकपल से मापने वाले उपकरणों तक तापमान संकेत संचारित करते हैं।

5.1.4 आरटीडी एक्सटेंशन केबल: प्रतिरोध तापमान डिटेक्टरों से तापमान संकेत संचारित करते हैं।

5.1.5 बिजली आपूर्ति केबल: उपकरणों और उपकरणों को बिजली की आपूर्ति।

5.1.6 ग्राउंडिंग केबल: उपकरण प्रणालियों के लिए विश्वसनीय ग्राउंडिंग प्रदान करें।

5.1.7 संचार केबल: उपकरणों और नियंत्रण प्रणालियों के बीच संचार सक्षम करें।

5.2 अनुप्रयोग

5.2.1 नियंत्रण: संकेतक रोशनी, रिले, स्विच, अलार्म इंटरलॉक सिस्टम के लिए रेटेड वोल्टेज 450/750V पर नियंत्रण सिग्नल संचारित करें।

5.2.2 माप: सेंसर के लिए 4-20 एमए, 0-10 वी एनालॉग सिग्नल संचारित करें।

5.2.3 संचार: टेलीफोन, डेटा, वीडियो और नेटवर्क सिग्नल प्रसारित करें।

5.3 चयन आवश्यकताएँ

5.3.1 कंडक्टर: ऑक्सीकरण का विरोध करने और चालकता में सुधार करने के लिए टिनयुक्त तांबा या चांदी चढ़ाया हुआ तांबा।

5.3.2 इन्सुलेशन और शीथ: अच्छे प्रभाव, तन्यता, झुकने और पहनने के प्रतिरोध के साथ उच्च प्रदर्शन वाले पॉलिमर।

5.3.3 परिरक्षण: मजबूत विद्युत और चुंबकीय हस्तक्षेप का विरोध करने के लिए टिनयुक्त तांबे की चोटी।

5.3.4 सुरक्षा परत: इन्सुलेशन की रक्षा करने और यांत्रिक प्रदर्शन को बढ़ाने के लिए पॉलिमर परत।

5.4 प्रदर्शन लाभ

5.4.1 तेल, घिसाव, अम्ल, क्षार और संक्षारण प्रतिरोधी

5.4.2 जलरोधक और अत्यधिक परिरक्षित

5.4.3 उच्च तन्यता ताकत

5.4.4 उत्कृष्ट वोल्टेज प्रतिरोध

5.4.5 उच्च विश्वसनीयता और लंबी सेवा जीवन

6. सिग्नल केबल क्या हैं?

सिग्नल केबल परिरक्षित केबल होते हैं जिनका उपयोग सेंसर और उपकरणों में सिग्नल ट्रांसमिशन के लिए किया जाता है, आमतौर पर सिग्नल स्थिरता में सुधार के लिए टिनड या सिल्वर-प्लेटेड कंडक्टर के साथ। उनमें चार-परत संरचना होती है: इन्सुलेशन, परिरक्षण, रैपिंग और शीथ, जो कमजोर विद्युत संकेतों का सटीक संचरण सुनिश्चित करते हैं।

6.1 रेलवे सिग्नल केबल

6.1.1 रेलवे सिग्नलिंग सिस्टम में एसी 750वी या डीसी 1100वी और उससे नीचे के लिए उपयुक्त।

6.1.2 ऑपरेटिंग तापमान: -45℃ से + 60℃

6.1.3 बिछाने का तापमान: नीचे नहीं - 10℃

6.1.4 दीर्घकालिक कंडक्टर तापमान: ≤ 70℃

6.1.5 न्यूनतम झुकने की त्रिज्या: बाहरी व्यास का 15-20 गुना

6.1.6 कार्य: एनालॉग सिग्नल (1 मेगाहर्ट्ज), डिजिटल सिग्नल (2 एमबीपीएस), पावर और नियंत्रण डेटा संचारित करें

6.1.7 अनुप्रयोग: स्वचालित ब्लॉक सिग्नलिंग, कंप्यूटर इंटरलॉकिंग, डिस्पैचिंग सिस्टम, स्विच मशीनें

6.2 खनन सिग्नल केबल

6.2.1 सामान्य प्रकार: एमएचवाई32, एमएचवाईवीआरपी, आदि (चीनी केबल मॉडल)

6.2.2 पीई इन्सुलेशन, ज्वाला-मंदक पीवीसी शीथ

6.2.3 भूमिगत खदानों, शाफ्टों, झुके हुए शाफ्टों और मजबूत विद्युत चुम्बकीय हस्तक्षेप वाले क्षेत्रों में उपयोग किया जाता है

6.2.4 विभिन्न खदान परिवेशों के लिए विभिन्न संरचनाएँ: बख्तरबंद, परिरक्षित, लचीली, प्रबलित

7. हमारी ताकत और प्रतिबद्धता

हमारे मजबूत उत्पादन पैमाने और क्षमता द्वारा समर्थित, ताइतोंग केबल ने चीन में रेलवे सिग्नल केबल और खनन सिग्नल केबल में उत्कृष्ट आपूर्ति प्रदर्शन हासिल किया है। हमने चीन में राष्ट्रीय स्तर के रेलवे और कोयला खनन उद्यमों के साथ दीर्घकालिक और स्थिर सहयोग स्थापित किया है, एक वैश्विक उपकरण और सिग्नल केबल आपूर्ति नेटवर्क बनाने और दुनिया भर में खरीदारों और उद्यमों के साथ दीर्घकालिक, स्थिर साझेदारी स्थापित करने के लिए भी प्रतिबद्ध हैं। ताइतोंग केबल कीमत और गुणवत्ता में बहुत प्रतिस्पर्धी होने के साथ चीन के शीर्ष केबल उद्यमों के बीच एक विश्व स्तरीय केबल आपूर्तिकर्ता बनने की ओर अग्रसर है।
