0.6/1kV एल्यूमिनियम आर्मर्ड केबल्स पावर ग्रिड क्यों

सारांश:औद्योगिक पार्क विकास, नवीकरणीय ऊर्जा संग्रह नेटवर्क और वाणिज्यिक वितरण लूप में, गंभीर भूमिगत सुरक्षा के साथ स्थापना बजट को संतुलित करना आवश्यक है। बख्तरबंद एल्यूमीनियम बिजली केबल प्रत्यक्ष-दफन कम वोल्टेज बिजली नेटवर्क के लिए रीढ़ की हड्डी के रूप में काम करते हैं। यह लेख आंतरिक स्तरित इंजीनियरिंग, डबल स्टील टेप सुरक्षा तंत्र और लागत लाभों को तोड़ता है जो मल्टी-कोर एल्यूमीनियम बख्तरबंद लाइनों को अंतरराष्ट्रीय परियोजना खरीद के लिए प्रमुख विनिर्देश बनाते हैं।

विषयसूची

परिचय

0.6/1kV मल्टी-कोर आर्मर्ड एल्यूमिनियम केबल्स की संरचनात्मक वास्तुकला

डबल स्टील टेप कवच: डायरेक्ट-ब्यूरियल यूटिलिटी रन को सुरक्षित करना

एल्युमीनियम कंडक्टर: बड़े पैमाने के बुनियादी ढांचे पर आरओआई को अधिकतम करना

वैश्विक विद्युत परियोजनाओं में प्राथमिक अनुप्रयोग परिदृश्य

फ़ैक्टरी-प्रत्यक्ष अनुकूलन और सोर्सिंग सुरक्षा

परिचय

भूमिगत विद्युत फीडर नेटवर्क निरंतर यांत्रिक खतरों के संपर्क में रहते हैं। प्रत्यक्ष-दफनाने वाली खाइयों में मिट्टी के कुचलने, खुदाई के दौरान आकस्मिक शारीरिक हमलों और भूमिगत कृंतक घुसपैठ का अनुभव होता है। इसके अलावा, लंबी दूरी के माध्यमिक वितरण नेटवर्क में, पारंपरिक भारी तांबे के केबलों का उपयोग करने से कच्चे माल की लागत और परिवहन ओवरहेड में काफी वृद्धि होती है।

इन तकनीकी और बजटीय चुनौतियों को हल करने के लिए,ताइतोंग केबलउच्च-प्रदर्शन 0.6/1kV मल्टी-कोर बख्तरबंद एल्यूमीनियम पावर केबल बनाती है। उच्च-चालकता वाले फंसे हुए एल्यूमीनियम कंडक्टरों को हेवी-ड्यूटी धातु कवच के साथ जोड़कर, हमारे केबल वैश्विक उपयोगिता ठेकेदारों को असम्बद्ध यांत्रिक सुरक्षा और दीर्घकालिक परिचालन दक्षता प्रदान करते हैं।

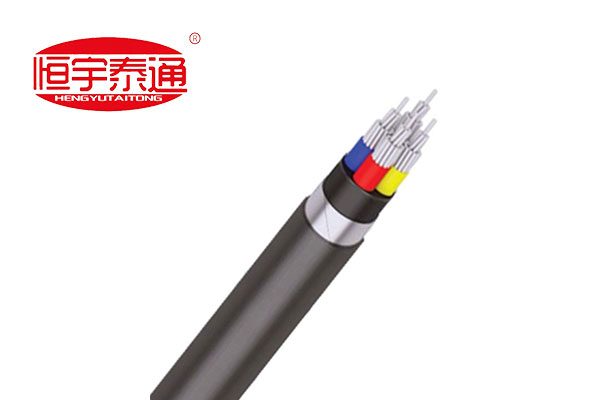

0.6/1kV मल्टी-कोर आर्मर्ड एल्यूमिनियम केबल्स की संरचनात्मक वास्तुकला

स्टील-टेप बख्तरबंद एल्यूमीनियम पावर केबल का बहुस्तरीय क्रॉस-सेक्शन पूर्ण यांत्रिक और विद्युत सुरक्षा प्रदान करता है:

फंसे हुए एल्यूमीनियम कंडक्टर (कक्षा 2):स्थिर वर्तमान क्षमता, कम वजन और उच्च टर्मिनल कनेक्शन विश्वसनीयता की गारंटी के लिए कसकर फंसे उच्च शुद्धता वाले विद्युत एल्यूमीनियम तारों से निर्मित।

रंग-कोडित चरण इन्सुलेशन:साइट स्थापना के दौरान त्रुटि मुक्त चरण पहचान सुनिश्चित करने के लिए मानकीकृत रंगों (लाल, पीला, नीला, आदि) में प्रत्येक कोर के चारों ओर प्रीमियम एक्सएलपीई या पीवीसी इन्सुलेशन लपेटा गया है।

बाहर निकाला हुआ भीतरी बिस्तर/कुशन म्यान:बख्तरबंद प्रक्रिया के दौरान तेज धातु किनारों से चरण इन्सुलेशन की रक्षा के लिए आंतरिक कोर असेंबली पर गठित।

डबल स्टील टेप कवच (डीएसटीए):उच्च रेडियल क्रश दबाव को अवशोषित करने और भौतिक उपकरणों या चट्टानों को केबल को पंचर करने से रोकने के लिए कोर मैट्रिक्स के चारों ओर ओवरलैपिंग हेलिकल स्टील बैंड लपेटे जाते हैं।

हेवी-ड्यूटी सुरक्षात्मक बाहरी आवरण:एक तेल प्रतिरोधी, यूवी-स्थिर पीवीसी या पीई जैकेट जो नमी के प्रवेश, मिट्टी के एसिड क्षरण और पर्यावरणीय क्षरण को रोकता है।

डबल स्टील टेप कवच: डायरेक्ट-ब्यूरियल यूटिलिटी रन को सुरक्षित करना

बुनियादी ढांचा सलाहकार क्यों निर्दिष्ट करते हैं?स्टील टेप बख्तरबंद (डीएसटीए) केबललो-वोल्टेज सेकेंडरी मेन के लिए YJLV22/VLV22 श्रृंखला की तरह?

1. महँगे बाहरी नलिकाओं को ख़त्म करना:भूमिगत दबाए जाने पर बिना बख्तरबंद केबलों को भारी पीवीसी या कंक्रीट डक्टिंग की आवश्यकता होती है। स्टील टेप बख़्तरबंद डिज़ाइन सीधे भूमिगत खाइयों में रखे जा सकते हैं, जिससे नागरिक उत्खनन और पाइपिंग लागत में भारी कमी आती है।

2.अत्यधिक क्रश और प्रभाव रक्षा:भारी उपमृदा दबाव, चट्टान का जमना, या ऊपर से गुजरने वाले वाहन नरम प्लास्टिक केबल को ख़राब कर सकते हैं। डबल स्टील टेप रैप भौतिक प्रभाव को अवशोषित करते हैं, संरचनात्मक कोर अखंडता को बनाए रखते हैं और चरण-दर-चरण शॉर्ट सर्किट को रोकते हैं।

3.भूमिगत कीट संरक्षण:दीमक, गोफर और कृंतक नियमित रूप से मानक पॉलिमर कोटिंग्स को चबाते हैं। अभेद्य धातु इस्पात अवरोध जैविक क्षति को रोकता है, जिससे भूमिगत नेटवर्क का जीवनकाल 30 वर्षों से अधिक बढ़ जाता है।

एल्युमीनियम कंडक्टर: बड़े पैमाने के बुनियादी ढांचे पर आरओआई को अधिकतम करना

कच्चे माल का बजट परियोजना की व्यवहार्यता तय करता है। उपयोगफंसे हुए एल्यूमीनियम कंडक्टरतांबे के स्थान पर निर्णायक आर्थिक लाभ मिलता है:

पर्याप्त लागत बचत:एल्युमीनियम प्रति डॉलर असाधारण चालकता प्रदान करता है, जिससे ईपीसी ठेकेदारों को व्यापक वितरण मील में केबल सामग्री व्यय में काफी कटौती करने की अनुमति मिलती है।

हल्का हैंडलिंग वजन:एल्युमीनियम का कम वजन केबल ट्रे को खींचना आसान बनाता है, इंस्टॉलेशन श्रम के घंटों को कम करता है, और विदेशी डिलीवरी के लिए शिपिंग कंटेनर माल ढुलाई लागत को कम करता है।

वैश्विक विद्युत परियोजनाओं में प्राथमिक अनुप्रयोग परिदृश्य

ताकत, सुरक्षा और सामर्थ्य के संतुलन के कारण, ताइतोंग केबल की बख्तरबंद एल्यूमीनियम श्रृंखला को प्रमुख अंतरराष्ट्रीय परियोजना निविदाओं में व्यापक रूप से तैनात किया गया है:

सौर और पवन ऊर्जा फार्म:विशाल बाहरी इलाकों में इन्वर्टर स्टेशनों से स्टेप-अप ट्रांसफार्मर इकाइयों तक कम वोल्टेज आउटपुट का परिवहन करना।

औद्योगिक परिसर और रासायनिक संयंत्र:भारी मशीनरी भार के संपर्क में आने वाली बाहरी केबल खाइयों और भूमिगत नलिकाओं के साथ माध्यमिक बिजली को रूट करना।

वाणिज्यिक और आवासीय उप-मुख्य:उपनगरीय विकास के विस्तार में मुख्य ट्रांसफार्मर सबस्टेशनों को व्यक्तिगत भवन वितरण बोर्डों से जोड़ना।

फ़ैक्टरी-प्रत्यक्ष अनुकूलन और सोर्सिंग सुरक्षा

अंतर्राष्ट्रीय बुनियादी ढाँचे की खरीद इन्सुलेशन रिक्तियों या कवच अंतरालों के लिए शून्य सहिष्णुता की अनुमति देती है। प्रत्येक उत्पादन लॉट को आईईसी 60502-1 और बीएस 5467 सहित आधिकारिक अंतरराष्ट्रीय मानकों का पालन करना होगा।

परताइतोंग केबल, हम 100% फ़ैक्टरी-प्रत्यक्ष अनुकूलित उत्पादन मॉडल के माध्यम से आपके प्रोजेक्ट निष्पादन का समर्थन करते हैं। हम पूर्व-निर्मित, पुरानी गोदाम निकासी वस्तुओं पर जोर नहीं देते हैं। इसके बजाय, हम आपके प्रोजेक्ट के सटीक बिल ऑफ क्वांटिटी (बीओक्यू) के साथ सीधे संरेखित करने के लिए बख्तरबंद एल्यूमीनियम पावर केबल्स के प्रत्येक बैच का कस्टम-निर्माण करते हैं - कंडक्टर क्रॉस-सेक्शन (16 मिमी 2 से 500 मिमी 2 तक), मल्टी-कोर संयोजन (3-कोर, 4-कोर, 3 + 1, 4 + 1, 3 + 2), कवच की मोटाई, और आपके स्थानीय राष्ट्रीय ग्रिड आवश्यकताओं से मेल खाने के लिए विशेष बाहरी जैकेट यौगिकों को कैलिब्रेट करना।

आज ही हमारे विद्युत वितरण इंजीनियरिंग प्रभाग से संपर्क करेंअधिकृत टाइप-टेस्ट प्रमाणपत्र, कस्टम आयामी ब्लूप्रिंट का दावा करने के लिए, या अपने आगामी ग्रिड टेंडर के लिए एक एक्सप्रेस, फैक्ट्री-प्रत्यक्ष लागत अनुमान प्राप्त करने के लिए!
