ग्रिड के लिए 1kV LV पावर केबल क्यों आवश्यक हैं?

सारांश: माध्यमिक बिजली वितरण नेटवर्क, वाणिज्यिक परिसरों और स्थानीय औद्योगिक क्षेत्रों में, कम-वोल्टेज लाइनें अंतिम-उपयोगकर्ताओं के लिए अंतिम, सबसे महत्वपूर्ण कड़ी बनती हैं।1kV और उससे नीचे रेटेड लो-वोल्टेज बिजली वितरण केबल इन नेटवर्कों के लिए प्राथमिक माध्यम के रूप में कार्य करें। यह लेख मानक 0.6/1kV बख्तरबंद एल्यूमीनियम केबलों के आंतरिक मल्टी-कोर यांत्रिकी, भौतिक लाभ और सुरक्षा आर्किटेक्चर को तोड़ता है, जिससे परियोजना प्रबंधकों को अपनी पावर ग्रिड दक्षता को अधिकतम करने में मदद मिलती है।

विषयसूची

परिचय

0.6/1kV 5-कोर पावर केबल्स की संरचनात्मक इंजीनियरिंग

लो-वोल्टेज वितरण में एल्युमीनियम का रणनीतिक लागत लाभ

आधुनिक विद्युत निविदाओं में 5-कोर सिस्टम की आवश्यकता

फैक्टरी-प्रत्यक्ष अनुपालन और परियोजना सोर्सिंग

परिचय

मध्यम वोल्टेज सबस्टेशन से स्थानीय उपभोक्ता ग्रिड में संक्रमण के लिए अविश्वसनीय रूप से स्थिर माध्यमिक वितरण केबल की आवश्यकता होती है। 1kV और उससे कम पर काम करते हुए, इन सर्किटों को लगातार उतार-चढ़ाव वाले लोड प्रोफाइल, एकल-चरण असंतुलन और बाहरी भौतिक जमीनी गड़बड़ी का प्रबंधन करना चाहिए। नगर निगम के भवन बजट को बढ़ाए बिना इन मांगों को संभालने के लिए, विद्युत सलाहकार बड़े पैमाने पर बख्तरबंद एल्यूमीनियम केबलों पर भरोसा करते हैं।

दीर्घकालिक स्थिरता के लिए सटीक रूप से इंजीनियर किया गया,ताइतोंग केबल प्रीमियम-ग्रेड 0.6/1kV लो-वोल्टेज बिजली वितरण केबल बनाती है। विशेष कॉम्पैक्टिंग और मल्टी-कोर ट्विस्टिंग प्रौद्योगिकियों का उपयोग करते हुए, हमारी लाइनें वैश्विक उपयोगिता विकास के लिए यांत्रिक लचीलापन और विद्युत निर्भरता का एक आदर्श मिश्रण प्रदान करती हैं।

0.6/1kV 5-कोर पावर केबल्स की संरचनात्मक इंजीनियरिंग

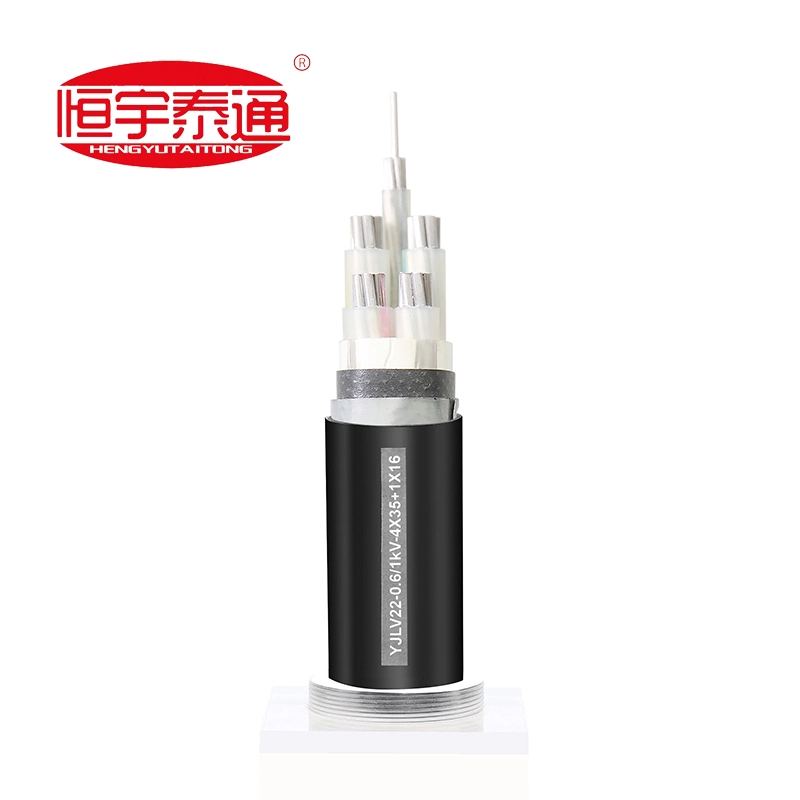

YJLV22-0.6/1kV जैसे मानक कॉन्फ़िगरेशन को देखते हुए, केबल क्रॉस-सेक्शन से प्रत्यक्ष दफन या डक्ट स्थापना के लिए निर्मित एक उन्नत बहुस्तरीय सुरक्षात्मक प्रणाली का पता चलता है:

संकुचित एल्यूमिनियम कंडक्टर:कोर के भीतर हवा के अंतराल को खत्म करते हुए विद्युत क्रॉस-सेक्शन को अधिकतम करने के लिए उच्च शुद्धता एल्यूमीनियम से आकार और फंसे हुए।

क्रॉस-लिंक्ड पॉलीथीन (एक्सएलपीई) इन्सुलेशन:उच्च ढांकता हुआ इन्सुलेशन प्रदान करता है और कोर कंडक्टरों को 90 डिग्री सेल्सियस तक के निरंतर तापमान पर सुरक्षित रूप से संचालित करने की अनुमति देता है।

भीतरी बिस्तर और भराव:गैर-हीड्रोस्कोपिक पॉलीप्रोपाइलीन सामग्री जो मल्टी-कोर संरचना को पूरी तरह गोल और संरचनात्मक रूप से संतुलित रखती है।

डबल स्टील टेप कवच (डीएसटीए):ओवरलैपिंग धातु के टेप बाहरी जैकेट के नीचे कसकर लपेटे जाते हैं, जो भूमिगत कुचल भार और उत्खनन फावड़े के प्रभावों के खिलाफ भारी-भरकम प्रतिरोध प्रदान करते हैं।

हेवी-ड्यूटी पीवीसी बाहरी जैकेट:एक उन्नत पर्यावरण ट्रैकिंग परत प्रदान करता है जो मिट्टी के एसिड, नमी घुसपैठ और घर्षण घिसाव का प्रतिरोध करता है।

लो-वोल्टेज वितरण में एल्युमीनियम का रणनीतिक लागत लाभ

व्यापक क्षेत्रीय माध्यमिक ग्रिडों के लिए, तांबे के कोर का उपयोग करने से खरीद बजट आसमान छू सकता है। आधुनिक लो-वोल्टेज सिस्टम दो निर्णायक कारणों से कॉम्पैक्ट एल्यूमीनियम कंडक्टर चुनते हैं:

1. नाटकीय बजट बचत:एल्युमीनियम कोर की खरीद स्वाभाविक रूप से अत्यधिक अस्थिर तांबे के विकल्पों की तुलना में भौतिक खर्चों में 40% तक की कटौती करती है, जिससे ठेकेदारों को सख्त वित्तीय सीमाओं के भीतर ग्रिड फ़ुटप्रिंट का विस्तार करने की अनुमति मिलती है।

2. साइट पर सरलीकृत हैंडलिंग:एल्यूमीनियम कोर की हल्की प्रकृति इन मल्टी-कोर केबलों को घुमावदार भूमिगत नलिकाओं के माध्यम से खींचना या गहरी खाइयों में रखना आसान बनाती है, जिससे चालक दल की थकान और स्थापना के घंटे कम हो जाते हैं।

आधुनिक विद्युत निविदाओं में 5-कोर सिस्टम की आवश्यकता

अंतर्राष्ट्रीय भवन नियम और पावर ग्रिड विनिर्देश अक्सर अनिवार्य होते हैं5-कोर केबल आर्किटेक्चर(उदाहरण के लिए, 3 चरण + 1 तटस्थ कोर + 1 समर्पित ग्राउंडिंग कोर) पुराने 4-कोर डिज़ाइनों पर:

सुपीरियर हार्मोनिक हैंडलिंग:आधुनिक वाणिज्यिक क्षेत्र गैर-रेखीय भार से भरे हुए हैं जो उच्च हार्मोनिक धाराओं को तटस्थ रेखा के माध्यम से वापस धकेलते हैं। हमारे समर्पित न्यूट्रल कोर कॉन्फ़िगरेशन थर्मल ओवरलोड को रोकते हैं।

दोषरहित दोष ग्राउंडिंग:एकीकृत, अलग ग्राउंडिंग कोर (पीई) पृथ्वी पर एक तत्काल, कम-प्रतिबाधा पथ प्रदान करता है। यह सुनिश्चित करता है कि खराबी के दौरान सर्किट ब्रेकर तुरंत ट्रिप हो जाएं, जिससे डाउनस्ट्रीम उपकरण और कर्मियों को खतरनाक स्पर्श-वोल्टेज से बचाया जा सके।

फैक्टरी-प्रत्यक्ष अनुपालन और परियोजना सोर्सिंग

माध्यमिक पावर ग्रिड विस्तार परियोजनाएं स्थापना त्रुटियों या विनिर्माण त्रुटियों के लिए शून्य मार्जिन छोड़ती हैं। लो-वोल्टेज इन्फ्रास्ट्रक्चर सटीक तकनीकी संरेखण की मांग करता हैआईईसी 60502-1अंतर्राष्ट्रीय मानक प्रोटोकॉल।

परताइतोंग केबल, हम एक सख्त 100% फ़ैक्टरी-प्रत्यक्ष अनुकूलित उत्पादन मॉडल लागू करते हैं। हम पुराने, सामान्य गोदाम स्टॉक को साफ़ नहीं करते हैं। इसके बजाय, लो-वोल्टेज वितरण केबलों के प्रत्येक बैच को आपके सटीक परियोजना बिलों की मात्रा (बीओक्यू) से मेल खाने के लिए कस्टम-एक्सट्रूड किया जाता है, जो निर्दिष्ट क्रॉस-अनुभागीय चरणों (उदाहरण के लिए, 4✖35 + 1✖16 मिमी 2), विशेष जैकेट ट्रैकिंग रंग और स्थानीय विद्युत अध्यादेशों का सटीक अनुपालन सुनिश्चित करता है।

आज ही हमारे लो-वोल्टेज इंजीनियरिंग प्रभाग से संपर्क करेंअधिकृत टाइप-टेस्ट कैटलॉग, क्रॉस-सेक्शनल डिज़ाइन ब्लूप्रिंट सुरक्षित करने के लिए, या अपने आगामी प्रोजेक्ट टेंडर के लिए एक एक्सप्रेस, अनुबंध-तैयार फ़ैक्टरी मूल्य निर्धारण मैट्रिक्स प्राप्त करने के लिए!
