कंडक्टर -चालकता के लिए आमतौर पर तांबा या एल्यूमीनियम);
इन्सुलेशन परत -रिसाव को रोकने के लिए पीवीसी, एक्सएलपीई, या एफपी (फ्लोरोपॉलीमर);
म्यान -यांत्रिक सुरक्षा के लिए पीवीसी, पीई, या हलोजन मुक्त सामग्री।
कुछ विशेष केबल बेहतर प्रदर्शन के लिए परिरक्षण या कवच परतें जोड़ते हैं।
विद्युत उपकरणों के लिए केबलों के प्रदर्शन में मुख्य रूप से निम्नलिखित पहलू शामिल हैं:
विद्युत गुण:
चालकता, इन्सुलेशन प्रदर्शन, वोल्टेज प्रतिरोध, विरोधी हस्तक्षेप प्रदर्शन;
यांत्रिक विशेषताएं:
तन्य शक्ति, लचीलापन, झुकने का प्रतिरोध, घर्षण प्रतिरोध, प्रभाव प्रतिरोध;
गर्मी और तापमान प्रतिरोध:
दीर्घकालिक स्वीकार्य ऑपरेटिंग तापमान, अधिभार क्षमता, लौ मंदता, आग प्रतिरोध;
पर्यावरण प्रतिरोध:
उम्र बढ़ने का प्रतिरोध, तेल प्रतिरोध, एसिड और क्षार प्रतिरोध, संक्षारण प्रतिरोध, नमी प्रतिरोध, ठंड प्रतिरोध;
सुरक्षा प्रदर्शन:
कम धुआं शून्य हैलोजन (एलएसजेडएच), ज्वाला मंदता, अग्नि प्रतिरोध, कृंतक और दीमक प्रतिरोध
इलेक्ट्रिकल कंडक्टीविटी
कुशल शक्ति और सिग्नल ट्रांसमिशन के लिए कम प्रतिरोध।
इन्सुलेशन प्रतिरोध
शॉर्ट सर्किट से बचने के लिए उच्च ढांकता हुआ ताकत), तापमान प्रतिरोध (-40 ℃ से 125 ℃ सामग्री के आधार पर)।
यांत्रिक स्थायित्व
तन्यता, झुकने और घर्षण प्रतिरोध।
पर्यावरण अनुकूलता
नमी, संक्षारण और लौ प्रतिरोध।
बिजली के उपकरणों के तारों और केबलों का व्यापक रूप से औद्योगिक स्वचालन, बिजली प्रणालियों, निर्माण, पेट्रोकेमिकल, परिवहन और एयरोस्पेस में उपयोग किया जाता है। वे विद्युत उपकरण, उपकरणों और नियंत्रण प्रणालियों के लिए शक्ति, नियंत्रण संकेत और माप डेटा संचारित करते हैं।
हाई-वोल्टेज और लो-वोल्टेज पावर केबल, एल्यूमीनियम मिश्र धातु पावर केबल, एरियल इंसुलेटेड केबल, मिनरल-इंसुलेटेड आग प्रतिरोधी केबल।
रबर-शीथेड लचीली केबल, वेल्डिंग मशीन केबल, शील्ड मशीन केबल, एलिवेटर केबल, सबमर्सिबल पंप केबल, खनन केबल।
नियंत्रण केबल, मुआवजा केबल, कम धुआं शून्य-हैलोजन (एलएसजेडएच), ज्वाला-मंदक और आग प्रतिरोधी सिग्नल केबल।
समुद्री केबल, फोटोवोल्टिक केबल, पूर्व-निर्मित शाखा केबल, उच्च तापमान प्रतिरोधी, संक्षारण प्रतिरोधी, कृंतक-प्रूफ और दीमक-प्रूफ विशेष केबल।
औद्योगिक नियंत्रण प्रणालियों में नियंत्रण और इंटरलॉकिंग सिग्नल संचारित करें;
एकाधिक कोर (2-61 कोर), छोटा क्रॉस-सेक्शन (0.5-2.5 मिमी²), और विश्वसनीय सिग्नल स्थिरता की सुविधा;
पीएलसी सिस्टम, मोटर नियंत्रण कैबिनेट और उत्पादन लाइन नियंत्रण सर्किट में लागू।
कमजोर माप संकेत संचारित करें (जैसे, तापमान, दबाव, प्रवाह);
कम शोर, विरोधी हस्तक्षेप और उच्च परिशुद्धता की आवश्यकता होती है;
इंस्ट्रूमेंटेशन, सेंसर और डेटा अधिग्रहण प्रणालियों में उपयोग किया जाता है।

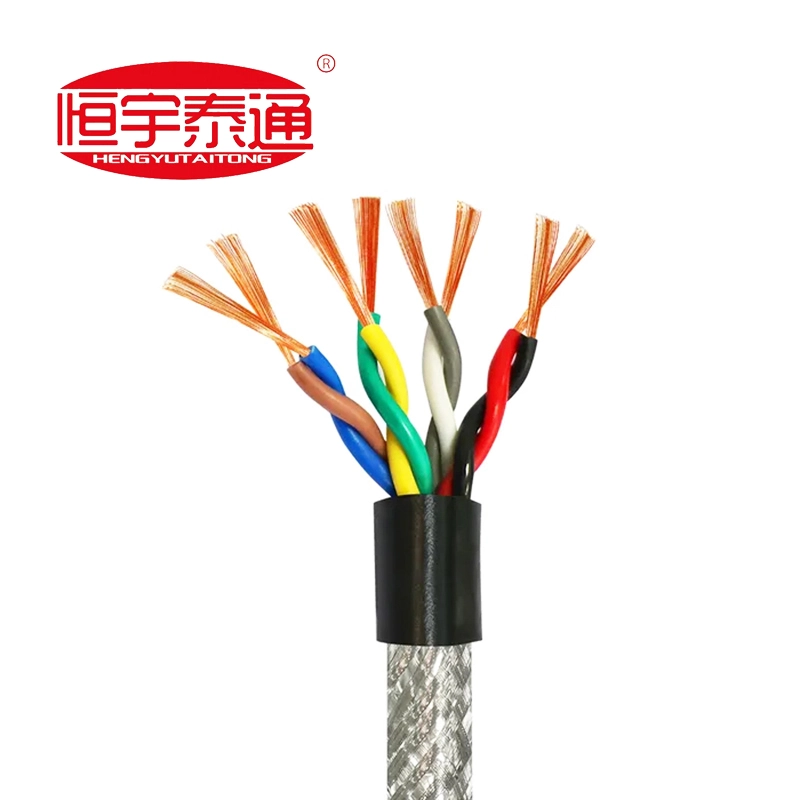

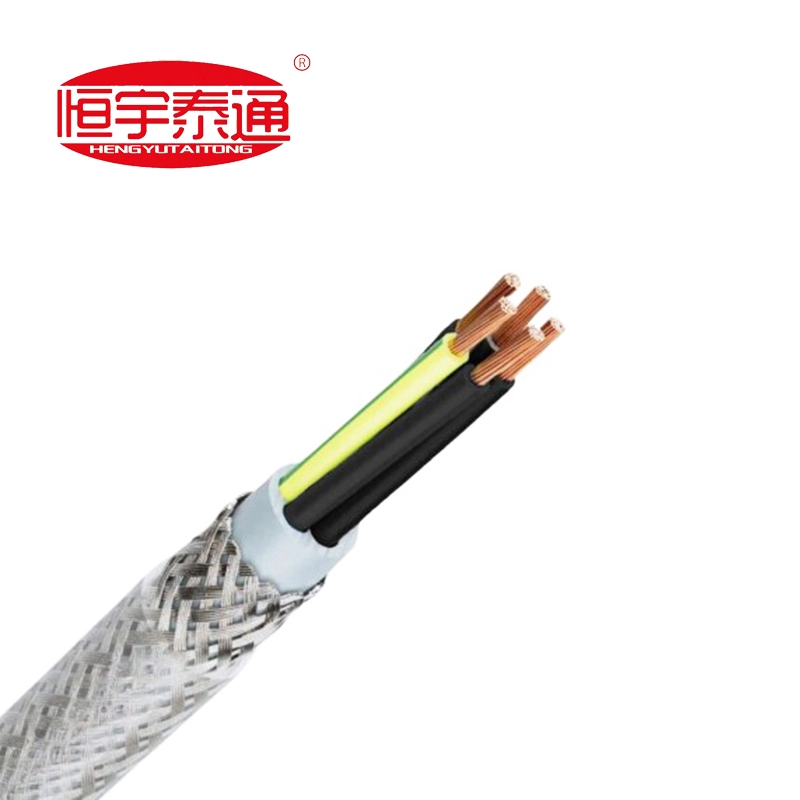

विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को दबाने के लिए तांबे की चोटी या एल्यूमीनियम पन्नी परिरक्षण जोड़ें;
मजबूत हस्तक्षेप वाले जटिल औद्योगिक वातावरण के लिए उपयुक्त (उदाहरण के लिए, इनवर्टर या पावर केबल के पास)।

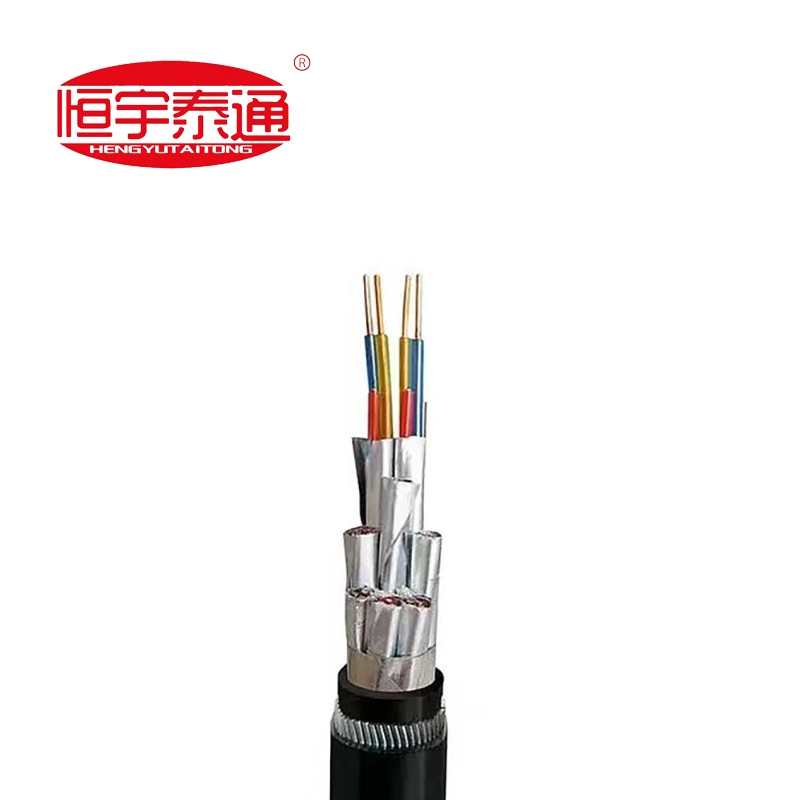

कुचलने-रोधी और कृंतक-रोधी सुरक्षा के लिए स्टील टेप या स्टील वायर कवच से सुसज्जित;
भूमिगत दफ़नाने, केबल खाइयों या कठोर बाहरी परिस्थितियों के लिए आदर्श।

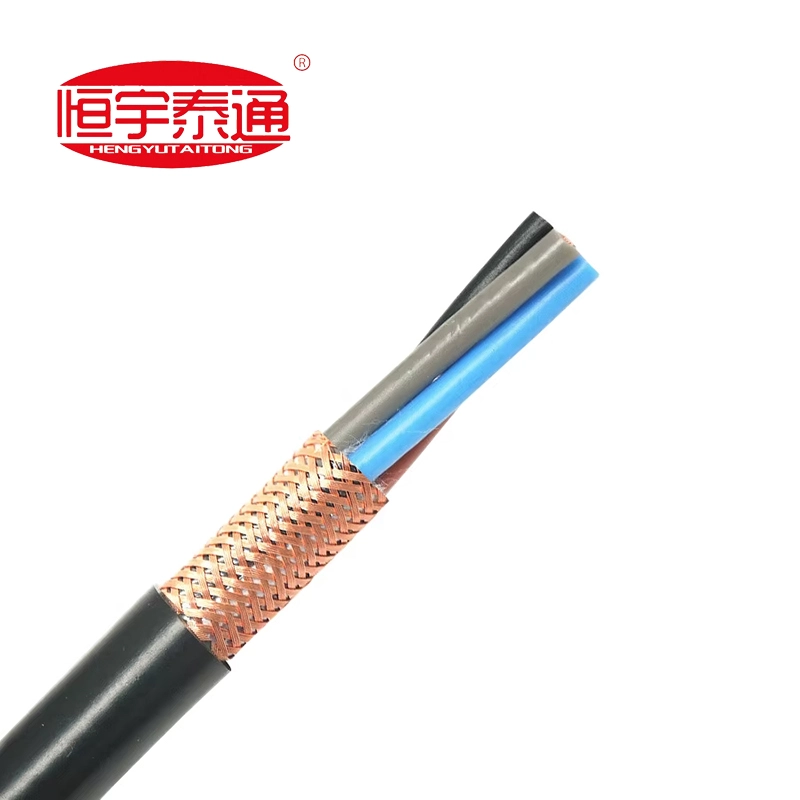

बारीक फंसे हुए कंडक्टर और लचीली इन्सुलेशन/शीथ सामग्री (उदाहरण के लिए, टीपीई) को अपनाएं;
बार-बार झुकने वाले परिदृश्यों (जैसे, रोबोटिक हथियार, चलते उपकरण) के लिए डिज़ाइन किया गया।
संकीर्ण स्थानों या गतिशील अनुप्रयोगों में आसान स्थापना सुनिश्चित करते हुए, अत्यधिक लचीलेपन के लिए अतिरिक्त महीन तांबे के धागों का उपयोग करें।

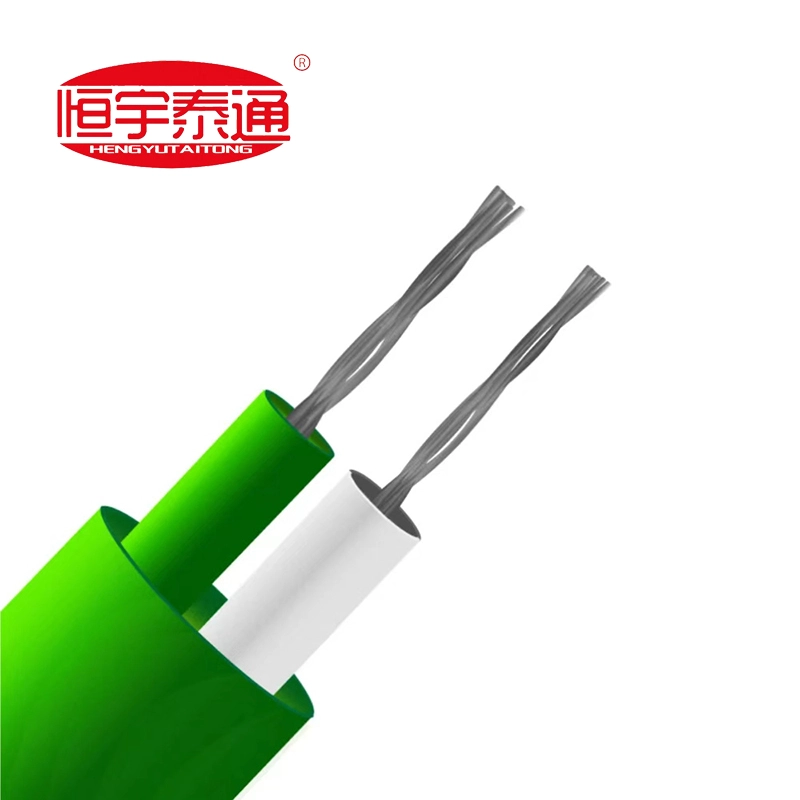

तापमान माप त्रुटियों को कम करने के लिए थर्मोकपल सामग्रियों का मिलान करें;
पेट्रोकेमिकल्स और धातुकर्म के लिए तापमान निगरानी प्रणालियों में लागू।

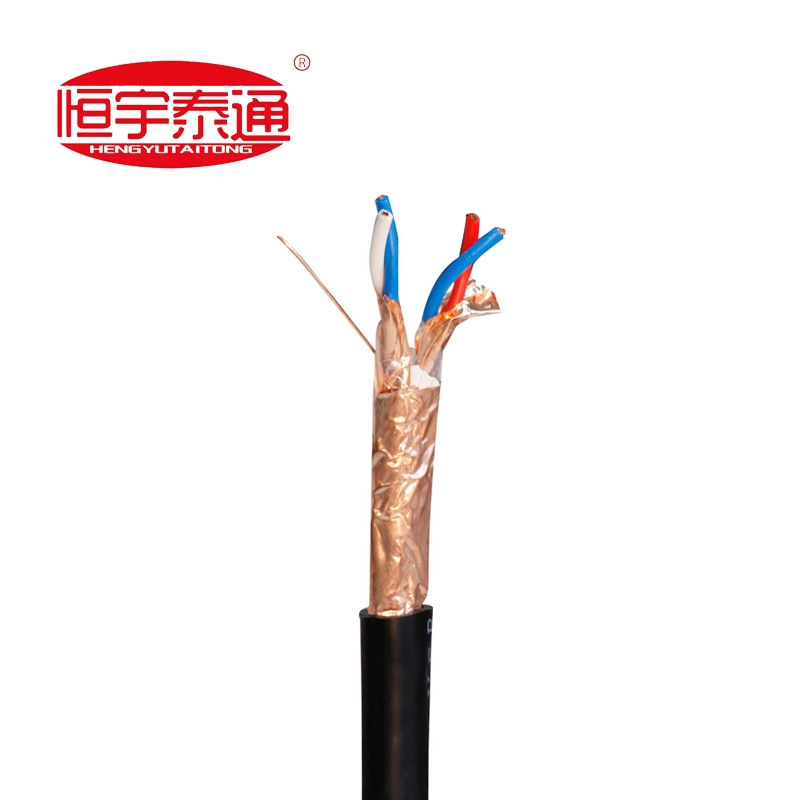

डबल परिरक्षण के साथ उच्च परिशुद्धता, कम क्षमता वाले केबल;
डेटा अखंडता सुनिश्चित करते हुए, कंप्यूटर, डीसीएस सिस्टम और सटीक उपकरणों के लिए डिजिटल और एनालॉग सिग्नल प्रसारित करें।
