लचीले मिनरल इंसुलेटेड केबल ग्रिड को सुरक्षित क्यों करते हैं?

सारांश:उच्च घनत्व वाली गगनचुंबी इमारतों, भूमिगत पारगमन नेटवर्क और भारी पेट्रोकेमिकल क्षेत्रों के लिए, सार्वजनिक सुरक्षा की रक्षा के लिए अग्निरोधक तारों के अंतिम स्तर को निर्दिष्ट करना आवश्यक है।खनिज इंसुलेटेड लचीली आग प्रतिरोधी केबलविद्युत आग से बचे रहने के पूर्ण शिखर का प्रतिनिधित्व करते हैं। यह लेख उन्नत संरचनात्मक शरीर रचना, अत्यधिक अग्नि-जल-आघात रक्षा तंत्र और औद्योगिक-ग्रेड 0.6/1kV एनजी-ए पावर केबल श्रृंखला के रूटिंग लाभों को तोड़ता है।

विषयसूची

परिचय

0.6/1kV एनजी-ए लचीले खनिज इंसुलेटेड केबल का संरचनात्मक लेआउट

अंतिम अग्नि जीवन रक्षा: ज्वाला, पानी और प्रभाव पर काबू पाना

लचीलापन ऑन-साइट इंस्टालेशन के लिए गेम को क्यों बदलता है?

फ़ैक्टरी-प्रत्यक्ष अनुकूलन और सोर्सिंग अनुपालन

परिचय

जब किसी वाणिज्यिक परिसर या औद्योगिक रिफाइनरी में बड़ी आग फैलती है, तो मानक प्लास्टिक-इन्सुलेटेड केबल मिनटों के भीतर विफल हो जाते हैं, जिससे संरचनात्मक जीवनरेखाओं की बिजली बंद हो जाती है। यहां तक ​​कि मानक ज्वाला-मंदक या बुनियादी आग-प्रतिरोधी तारों में भी सख्त थर्मल थ्रेसहोल्ड होते हैं। महत्वपूर्ण सर्किटों के लिए - जैसे मुख्य अग्नि लिफ्ट, बैकअप वेंटिलेशन सिस्टम और आपातकालीन नियंत्रण नियंत्रण पैनल - आधुनिक इंजीनियरिंग विशिष्टताओं के लिए विशेष केबलों की आवश्यकता होती है जो आसानी से जल नहीं सकते।

इन असंबद्ध वैश्विक अवसंरचना सुरक्षा मानकों को पूरा करने के लिए, ताइतोंग केबल कंपनी लिमिटेड उच्च प्रदर्शन वाली लचीली खनिज इंसुलेटेड आग प्रतिरोधी केबल बनाती है। अकार्बनिक सामग्रियों से इंजीनियर किया गया है जो दहन के जोखिमों को पूरी तरह से खत्म कर देता है, हमारी उत्पाद श्रृंखलाएं दुनिया भर में हाई-प्रोफाइल इंजीनियरिंग परियोजनाओं के लिए अंतिम परिचालन सुरक्षा मार्जिन प्रदान करती हैं।

0.6/1kV एनजी-ए लचीले खनिज इंसुलेटेड केबल का संरचनात्मक लेआउट

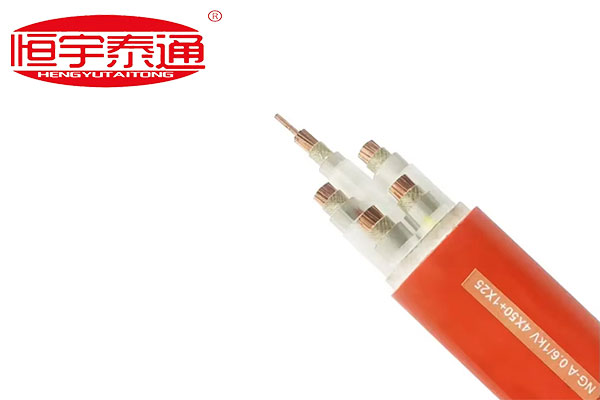

मानक सिंथेटिक पॉलिमर वितरण तारों के विपरीत, एनजी-ए 0.6/1केवी 4 एक्स 50 + 1 एक्स25 मिमी" आर्किटेक्चर एक स्थायी ढाल बनाने के लिए अकार्बनिक खनिज यौगिकों का उपयोग करता है

तीव्र गर्मी के विरुद्ध:

उच्च शुद्धता वाले तांबे के कंडक्टर:दैनिक पूर्ण-लोड प्रदर्शन के दौरान मजबूत विद्युत संचरण और कम प्रतिरोध की गारंटी के लिए फंसे हुए विद्युत तांबे के तारों से निर्मित।

अकार्बनिक खनिज इन्सुलेशन बाधा:अत्यधिक स्थिर खनिजों (जैसे मैग्नीशियम ऑक्साइड या विशेष सिंथेटिक खनिज टेप) का उपयोग करके लपेटा और संकुचित किया गया। इस परत में बिल्कुल शून्य कार्बनिक पदार्थ होते हैं, जिसका अर्थ है कि यह प्रज्वलित नहीं हो सकता, आग नहीं पकड़ सकता, या दहन को बनाए नहीं रख सकता।

आंतरिक भराव और सुरक्षात्मक बिस्तर:ज्वालारोधी, गैर विषैले खनिज यौगिकों से बना है जो यांत्रिक तनाव के तहत संरचनात्मक कोर गोलाई को बनाए रखता है।

एल्यूमिनियम / धातुई सुरक्षात्मक आवरण:बाहरी आवरण के नीचे एक निर्बाध धातु रोकथाम परत जो दोषरहित वॉटरप्रूफिंग और मजबूत विद्युत चुम्बकीय परिरक्षण (ईएमआई) प्रदान करती है।

हेवी-ड्यूटी सुरक्षा बाहरी जैकेट:एक चमकीला नारंगी/लाल ज्वाला-मंदक, कम धुआं वाला जैकेट जो साझा केबल ट्रे में उत्कृष्ट ट्रैकिंग प्रतिरोध और स्पष्ट सुरक्षा पहचान प्रदान करता है।

अंतिम अग्नि जीवन रक्षा: ज्वाला, पानी और प्रभाव पर काबू पाना

मानक अग्नि-रेटेड विद्युत लाइनों का परीक्षण आमतौर पर केवल सूखी लौ के जोखिम के विरुद्ध किया जाता है। हालाँकि, वास्तविक दुनिया की संरचनात्मक आग में एक साथ काम करने वाली तीन अलग-अलग विनाशकारी ताकतें शामिल होती हैं: तीव्र गर्मी, आपातकालीन स्प्रिंकलर सिस्टम से भारी पानी का स्प्रे, और चिनाई के ढहने या गिरने वाले बीम से भौतिक प्रभाव।

एनजी-ए लचीली खनिज इंसुलेटेड श्रृंखला को विशेष रूप से बीएस 6387 सीडब्ल्यूजेड प्रोटोकॉल जैसे कठोर अंतरराष्ट्रीय मानदंडों का अनुपालन करके इन यौगिक खतरों से बचने के लिए इंजीनियर किया गया है:

1. ज्वाला प्रतिरोध (सी):180 मिनट तक 950 डिग्री सेल्सियस पर तीव्र जलन के सीधे संपर्क में रहते हुए निरंतर विद्युत सर्किट अखंडता बनाए रखता है।

2. जल स्प्रे प्रतिरोध (डब्ल्यू):15 मिनट के लिए 650 डिग्री सेल्सियस पर सीधी लौ के संपर्क में आने और उसके बाद 15 मिनट तक भारी फायर-होज़ वॉटर स्प्रे के अधीन रहने पर सफलतापूर्वक शॉर्ट सर्किटिंग का प्रतिरोध करता है।

3.यांत्रिक आघात प्रतिरोध (जेड):950 डिग्री सेल्सियस लौ परीक्षण स्थितियों के तहत एक यांत्रिक हड़ताली बार द्वारा बार-बार हथौड़ा मारे जाने पर निरंतर बिजली प्रवाह बनाए रखता है।

लचीलापन ऑन-साइट इंस्टालेशन के लिए गेम को क्यों बदलता है?

ऐतिहासिक रूप से, खनिज-अछूता लाइनों का उपयोग करने का मतलब पुराने जमाने की, कठोर भारी तांबे से ढकी छड़ों (बीटीटीजेड) से निपटना था। उन पारंपरिक प्रणालियों के लिए जटिल, महंगे झुकने वाले उपकरणों की आवश्यकता होती थी, उत्पादन की अवधि कम होती थी, और जटिल जोड़ों के कारण उच्च श्रम लागत होती थी।

ताइतोंग केबल का आधुनिक एनजी-ए लचीला खनिज डिज़ाइन इन स्थापना समस्याओं का समाधान करता है:

तंग त्रिज्या झुकना:फंसे हुए कंडक्टर और लचीले खनिज परिरक्षण टेप लाइन को संरचनात्मक कंक्रीट खंभों के आसपास और तंग स्विचबोर्ड कैबिनेट के अंदर आसानी से मोड़ने की अनुमति देते हैं।

लगातार लंबी दौड़:विस्तारित निरंतर ड्रम लंबाई में निर्मित, मध्यवर्ती मध्य-रन केबल जोड़ों की आवश्यकता को पूरी तरह से समाप्त कर देता है, विद्युत भेद्यता बिंदुओं को कम करता है।

फ़ैक्टरी-प्रत्यक्ष अनुकूलन और सोर्सिंग अनुपालन

संभ्रांत स्तरीय वाणिज्यिक बुनियादी ढांचा परियोजनाएं असत्यापित सामग्रियों या संरचनात्मक कमजोरियों के लिए बिल्कुल शून्य मार्जिन की अनुमति देती हैं। खनिज वितरण प्रणालियों के प्रत्येक बैच को आपके सटीक इलेक्ट्रिकल इंजीनियरिंग बिल ऑफ क्वांटिटी (बीओक्यू) के साथ पूरी तरह से संरेखित होना चाहिए।

परताइतोंग केबल कंपनी लिमिटेड., हम 100% फ़ैक्टरी-प्रत्यक्ष अनुकूलित उत्पादन मॉडल के पक्ष में कठोर, बड़े पैमाने पर उत्पादित इन्वेंट्री क्लियरिंग सिस्टम को अस्वीकार करते हैं। हम आपकी सटीक कॉन्फ़िगरेशन आवश्यकताओं से मेल खाने के लिए लचीले खनिज इंसुलेटेड केबलों के प्रत्येक बैच का इंजीनियर और निर्माण करते हैं - आपके प्रोजेक्ट के सटीक विद्युत मापदंडों के साथ संरेखित करने के लिए विशिष्ट कोर गणना, सटीक क्रॉस-अनुभागीय व्यवस्था और कस्टम संरचनात्मक लंबाई को तैयार करना।

आज ही हमारी उच्च-सुरक्षा पावर इंजीनियरिंग टीम से संपर्क करेंअधिकृत परीक्षण रिपोर्ट, विस्तृत संरचनात्मक चित्र तक पहुंचने के लिए, या अपने आगामी ग्रिड इंफ्रास्ट्रक्चर टेंडर के लिए एक एक्सप्रेस, फैक्ट्री-प्रत्यक्ष लागत अनुमान प्राप्त करने के लिए!
