एमवी कॉपर पावर केबल्स ग्रिड की विश्वसनीयता क्यों सुनिश्चित करते हैं?

सारांश: जैसे-जैसे आधुनिक भारी उद्योगों और शहरी बुनियादी ढांचे का विस्तार होता है, मध्यम वोल्टेज नेटवर्क अभूतपूर्व ट्रांसमिशन स्थिरता की मांग करते हैं।मध्यम वोल्टेज बिजली केबल 6/10 केवी से 26/35 केवी तक रेटेड हैंउच्च-भार विद्युत वितरण की महत्वपूर्ण धमनियों के रूप में कार्य करें। यह आलेख महत्वपूर्ण संरचनात्मक परतों, इंजीनियरिंग लाभों और मध्यम वोल्टेज तांबे के केबलों के सख्त परीक्षण मानकों का विश्लेषण करता है, जो दीर्घकालिक नेटवर्क सुरक्षा की दिशा में बुनियादी ढांचे खरीद प्रबंधकों का मार्गदर्शन करता है।

विषयसूची

1 परिचय

2. 6/10 केवी से 26/35 केवी एमवी केबल्स की संरचनात्मक परतें

3. क्यों कॉपर कंडक्टर मीडियम वोल्टेज सिस्टम में एक्सेल होते हैं

4. भूमिगत जोखिमों को खत्म करना: परिरक्षण और कवच

5. तकनीकी अनुपालन और फैक्टरी अनुकूलन

परिचय

6 केवी से 35 केवी मध्यम वोल्टेज रेंज के भीतर ऑपरेटिंग पावर ग्रिड महत्वपूर्ण विद्युत तनाव का परिचय देते हैं जो मानक कम वोल्टेज लाइनें सहन नहीं कर सकती हैं। इन उच्च संभावनाओं पर, कोई भी संरचनात्मक अनियमितता भयावह आंशिक निर्वहन का कारण बन सकती है। नगरपालिका सबस्टेशनों और बड़े पैमाने पर विनिर्माण क्षेत्रों के लिए अखंड निरंतरता की गारंटी के लिए, परामर्शदाता इंजीनियर लगातार हेवी-ड्यूटी कॉपर-कोर मध्यम वोल्टेज समाधान निर्दिष्ट करते हैं।

अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त निर्माता के रूप में,ताइतोंग केबल6/10 केवी से 26/35 केवी बिजली केबल वितरित करने के लिए उन्नत कैटेनरी वल्केनाइजेशन उत्पादन लाइनों का लाभ उठाता है जो वैश्विक ग्रिड सुरक्षा मार्जिन से अधिक है, भारी उद्योग निविदाओं के लिए उच्च दक्षता वितरण विकल्प प्रदान करता है।

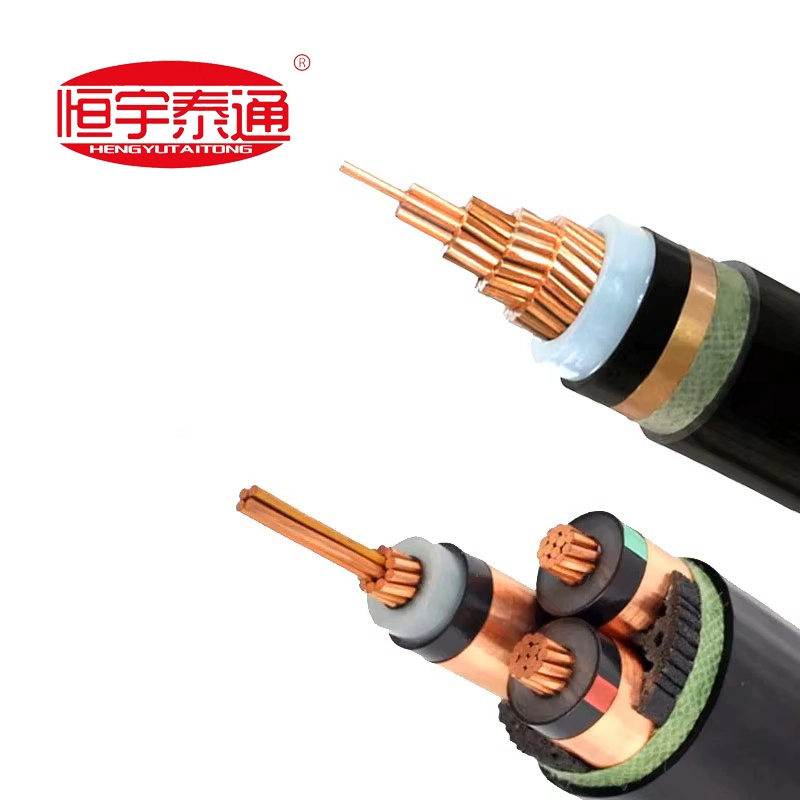

6/10 केवी से 26/35 केवी एमवी केबल्स की संरचनात्मक परतें

लो-वोल्टेज वायरिंग के विपरीत, मध्यम वोल्टेज केबलों को तीव्र आंतरिक विद्युत क्षेत्र को एक समान करने के लिए एक परिष्कृत ट्रिपल-एक्सट्रूज़न परत की आवश्यकता होती है। संरचनात्मक इंजीनियरिंग में कई सटीक-निर्मित क्षेत्र शामिल हैं:

कंडक्टर: उच्च शुद्धता, गोलाकार कॉम्पैक्टेड स्ट्रैंडेड कॉपर (क्लास 2) अधिकतम चालकता और न्यूनतम व्यास सुनिश्चित करता है।

आंतरिक अर्धचालक शील्ड: विद्युत तनाव सांद्रता को खत्म करने के लिए कंडक्टर के ऊपर सीधे निकाली गई एक चिकनी अर्ध-संचालन परत।

एक्सएलपीई इन्सुलेशन: अतिरिक्त-स्वच्छ क्रॉस-लिंक्ड पॉलीथीन, 90 डिग्री सेल्सियस तक निरंतर संचालन के साथ उच्च वोल्टेज तनाव का इलाज करता है।

बाहरी इन्सुलेशन शील्ड: एक स्ट्रिपेबल या बंधी हुई अर्ध-संचालन परत जो रेडियल विद्युत क्षेत्रों को एक समान बनाती है।

धात्विक परिरक्षण परत: कैपेसिटिव चार्जिंग करंट और फॉल्ट करंट को जमीन पर सुरक्षित रूप से ले जाने के लिए हेलिकली लपेटे गए उच्च-चालकता वाले तांबे के टेप या तांबे के तार।

बाहरी सुरक्षा कवच: कठोर, मौसम-प्रतिरोधी पीवीसी या उच्च-घनत्व पीई जैकेट को उप-मिट्टी की नमी से धातु परिरक्षण को अलग करने के लिए डिज़ाइन किया गया है।

मीडियम वोल्टेज सिस्टम में कॉपर कंडक्टर एक्सेल क्यों होते हैं?

जबकि एल्युमीनियम कम प्रारंभिक लागत के कारण स्थानीय निम्न-वोल्टेज उपयोगिता लाइनों पर हावी है, उच्च शुद्धता वाला तांबा कई प्रमुख कारणों से महत्वपूर्ण 6 केवी से 35 केवी मध्यम वोल्टेज वितरण के लिए निर्विवाद मानक है:

1.सुपीरियर करंट वहन क्षमता: तांबा एल्यूमीनियम की तुलना में काफी कम विद्युत प्रतिरोध प्रदान करता है, जिससे सिंगल-कोर या तीन-कोर सेटअप को तंग भूमिगत डक्ट बैंकों के माध्यम से बिजली के बड़े ब्लॉक संचारित करने की अनुमति मिलती है।

2.न्यूनतम वोल्टेज ड्रॉप: लंबे समय तक औद्योगिक संचालन के लिए आवश्यक, तांबे के कोर विस्तारित क्षेत्रीय अवधि में लाइन ट्रांसमिशन हीटिंग घाटे को नाटकीय रूप से कम करते हैं।

3.उच्च यांत्रिक तन्यता ताकत: तांबा जटिल ट्रेंच रूटिंग या गहरी दिशात्मक ड्रिलिंग प्रतिष्ठानों के दौरान अत्यधिक खींचने वाले तनाव का सामना कर सकता है, जिससे कोर स्ट्रेचिंग जोखिम समाप्त हो जाता है।

भूमिगत जोखिमों को ख़त्म करना: परिरक्षण और कवच

दबे हुए मध्यम वोल्टेज सर्किट के लिए सबसे आम खतरा वॉटर ट्रीइंग है - एक ऐसी घटना जहां सस्ते इन्सुलेशन में सूक्ष्म रिक्तियां नमी के साथ मिलकर धीरे-धीरे समय के साथ केबल को ख़राब कर देती हैं।

ताइतोंग केबलअल्ट्रा-क्लीन यौगिक सामग्री और अत्याधुनिक ट्रिपल-सह-एक्सट्रूज़न क्रॉस-लिंकिंग तकनीक का उपयोग करके इस जोखिम को समाप्त करता है। वैकल्पिक स्टील वायर कवच (एसडब्ल्यूए) या डबल स्टील टेप कवच (डीएसटीए) के साथ मिलकर ओवरलैपिंग कॉपर टेप परिरक्षण एक दोहरी बाधा बनाता है। यह अवरोध भूमिगत चट्टान के दबाव, नमी घुसपैठ और कृंतक क्षरण को पूरी तरह से रोकता है, जिससे परिचालन जीवन प्रत्याशा 30 साल से अधिक बढ़ जाती है।

तकनीकी अनुपालन और फ़ैक्टरी अनुकूलन

वैश्विक अवसंरचना निविदाएं समझौते के लिए शून्य गुंजाइश छोड़ती हैं। मध्यम वोल्टेज सिस्टम को कठोर प्रकार-परीक्षण प्रमाणपत्रों द्वारा समर्थित दोषरहित डिज़ाइन निष्पादन की आवश्यकता होती है।

परताइतोंग केबल, हम एक सामान्य मास-स्टॉक क्लियरिंगहाउस नहीं चलाते हैं। 100% फ़ैक्टरी-प्रत्यक्ष अनुकूलित उत्पादन मॉडल पर काम करते हुए, सिंगल-कोर और थ्री-कोर मध्यम वोल्टेज केबलों के प्रत्येक बैच को सीधे आपके प्रोजेक्ट के विशिष्ट बिल मात्रा (बीओक्यू), ट्रैकिंग सिस्टम आवश्यकताओं और स्थानीयकृत पर्यावरणीय विशिष्टताओं के अनुसार इंजीनियर किया जाता है।

आज ही हमारी मध्यम-वोल्टेज तकनीकी इकाई से संपर्क करेंफ़ैक्टरी तकनीकी कैटलॉग, क्रॉस-सेक्शनल डिज़ाइन शीट तक पहुंचने के लिए, या अपने क्षेत्रीय ग्रिड इंफ्रास्ट्रक्चर टेंडर के लिए तेज़, अनुबंध-तैयार लागत अनुमान प्राप्त करने के लिए!
