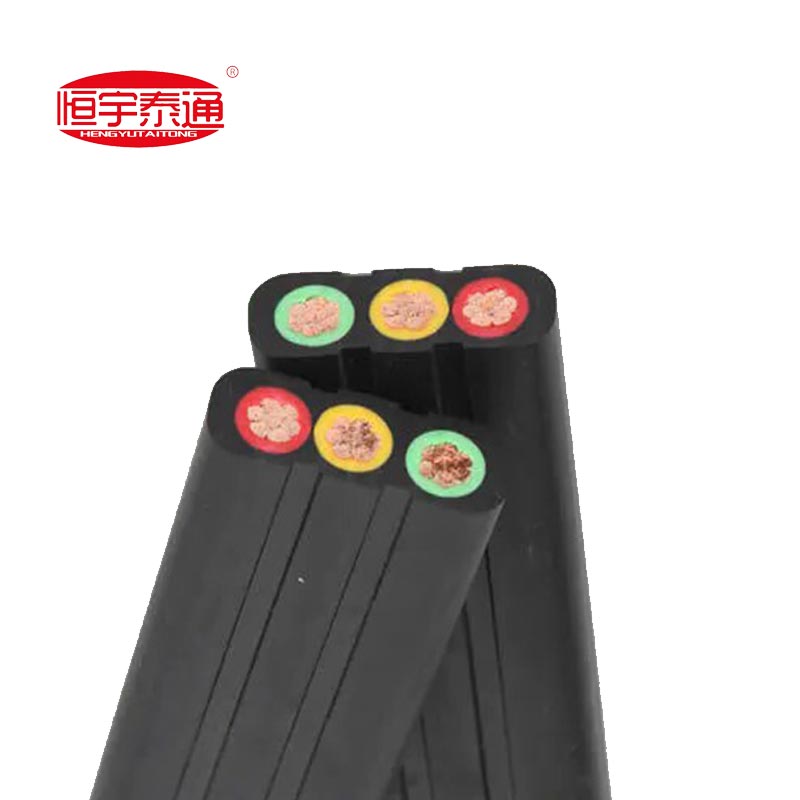

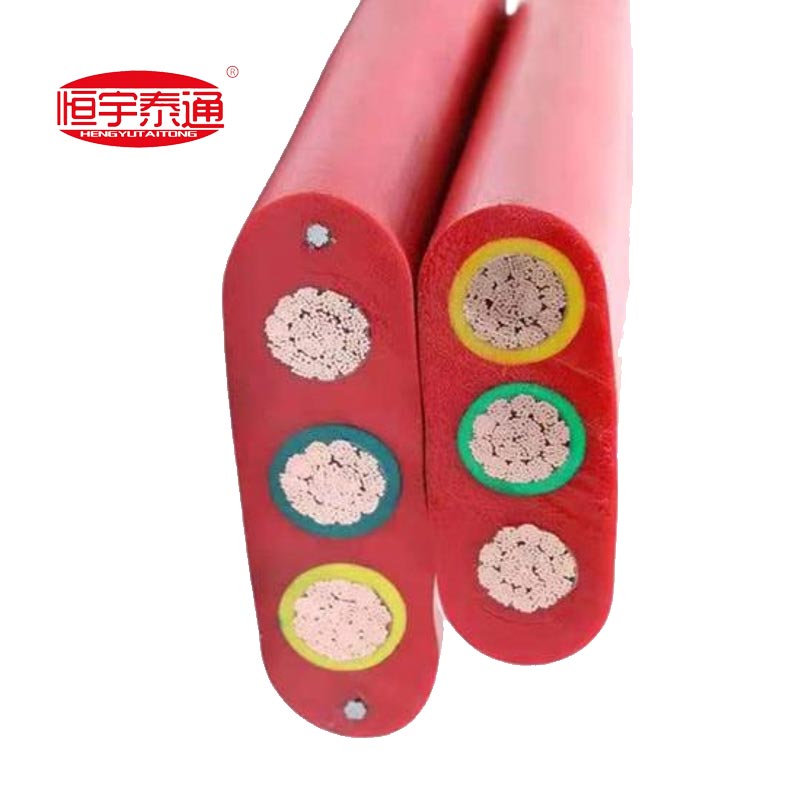

विशेष रबर म्यान वाली फ्लैट केबल

2.1 विशेष रबर शीट वाले फ्लैट केबल के उत्पाद प्रकार

1. फ्लैट लचीली रबर-शीथेड केबल
2. पीवीसी-इंसुलेटेड, एनबीआर - शीथेड फ्लैट केबल
3. कॉपर ब्रैड शील्डिंग के साथ फ्लैट रबर केबल
4. पॉलीयुरेथेन बाहरी आवरण के साथ उच्च प्रदर्शन वाली फ्लैट केबल
5. क्रेन नियंत्रण प्रणालियों के लिए मल्टी-कोर (8-48 कोर) फ्लैट केबल

2.2 विशेष रबर म्यान वाले फ्लैट केबल की संरचना

कंडक्टर: मल्टी-स्ट्रैंड फाइन एनील्ड कॉपर, आईईसी 60228 क्लास 5/6 या वीडीई 0295 क्लास 5 के अनुरूप; उच्च लचीलेपन के लिए अतिरिक्त बारीक स्ट्रैंडिंग।

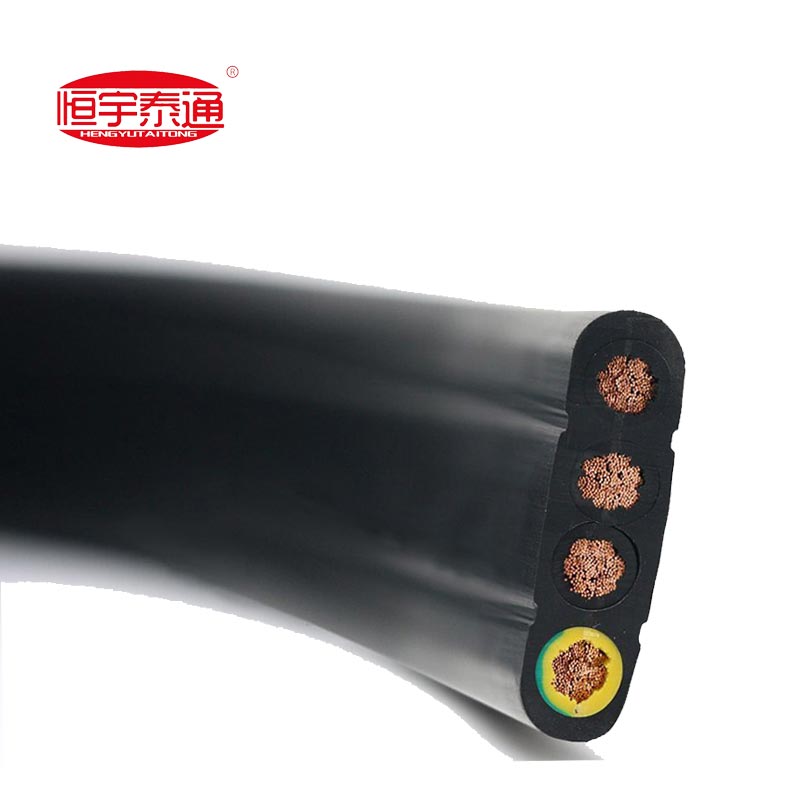

इन्सुलेशन: ईपीआर (एथिलीन प्रोपलीन रबर) या विशेष पीवीसी यौगिक; पहचान के लिए रंग-कोडित या क्रमांकित; ग्राउंडिंग कोर के लिए हरा-पीला।

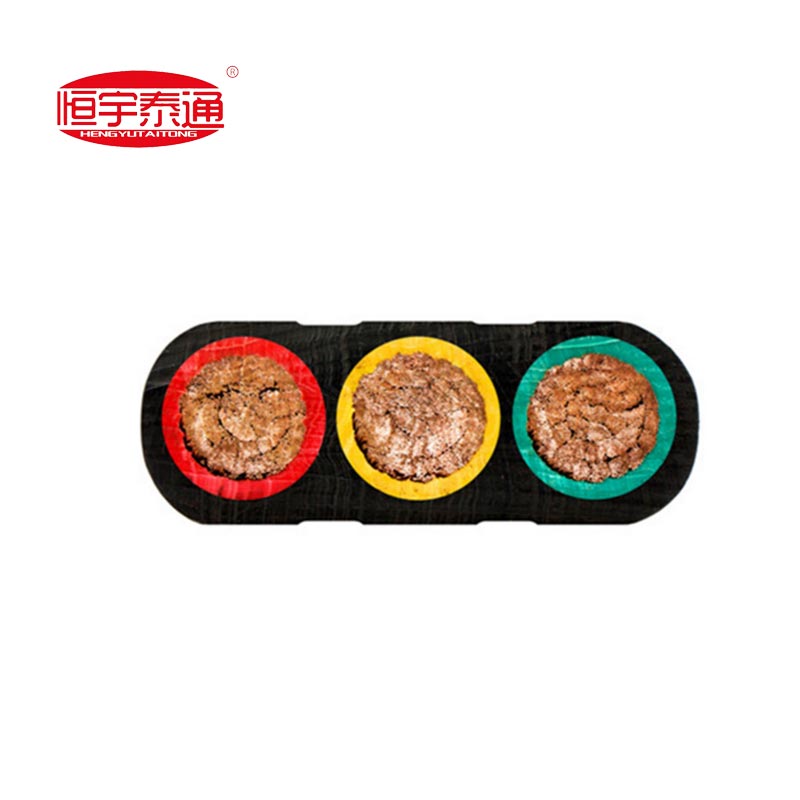

मूल व्यवस्था: कॉम्पैक्टनेस और एंटी-ट्विस्टिंग के लिए समानांतर फ्लैट (रैखिक) या क्विनकुंशियल कोर लेआउट।

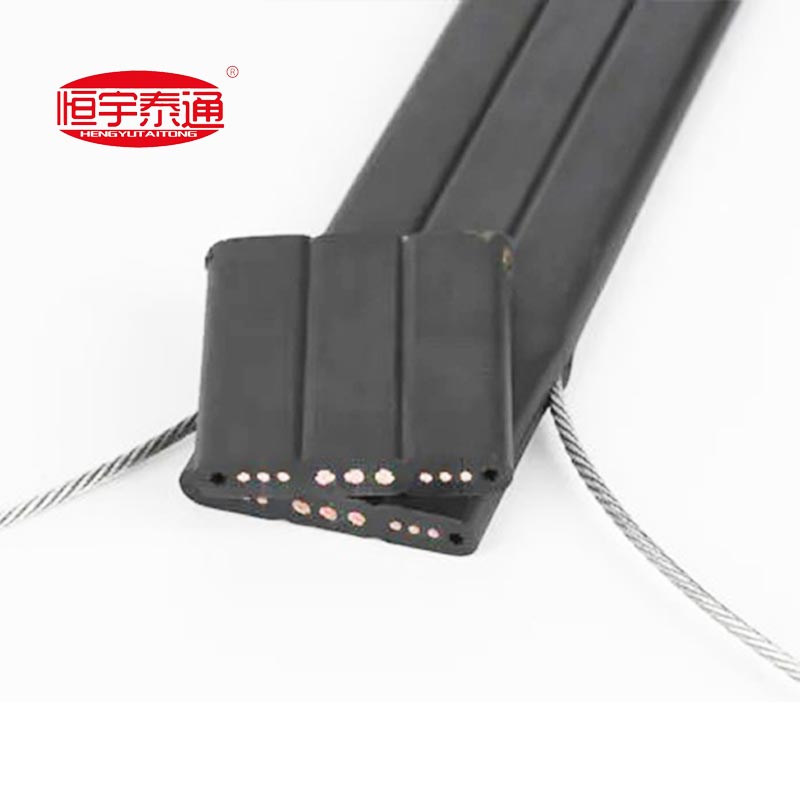

सुदृढीकरण: तन्य शक्ति के लिए दोनों तरफ दो जस्ती स्टील के तार जड़े हुए हैं, जो लंबी अवधि की क्रेन यात्रा के लिए महत्वपूर्ण हैं।
परिरक्षण: विद्युत चुम्बकीय हस्तक्षेप का विरोध करने के लिए उच्च घनत्व वाली टिनयुक्त तांबे की चोटी (परिरक्षण घनत्व >80%)।
बाहरी आवरण: हेवी-ड्यूटी एनबीआर (नाइट्राइल रबर), सीएसएम (क्लोरोसल्फोनेटेड पॉलीइथाइलीन), या पीयूआर (पॉलीयुरेथेन); तेल-प्रतिरोधी, घर्षण-प्रतिरोधी, यूवी-प्रतिरोधी, और नमक-स्प्रे प्रतिरोधी।

3.1 वोल्टेज रेटिंग: 300/500V, 450/750V, 0.6/1kV (मानक औद्योगिक ग्रेड)।
3.2 तापमान रेंज: -40°C से +90°C (निरंतर संचालन); कस्टम -50°C तक या +120°C तक उपलब्ध है।
3.3 झुकने की त्रिज्या: निश्चित स्थापना: 5× केबल मोटाई; मोबाइल/यात्रा: 8-10× केबल मोटाई।
3.4 झुकने वाला जीवन: ≥1,000,000 चक्र; हाई-फ्लेक्स मॉडल ≥5,000,000 चक्र।
3.5 यांत्रिक शक्ति: तन्य शक्ति ≥50MPa; आंसू प्रतिरोध ≥25N/मिमी; घर्षण प्रतिरोध ≥5,000 घर्षण चक्र।
3.6 पर्यावरणीय प्रतिरोध: तेल-प्रतिरोधी, एसिड/क्षार-प्रतिरोधी, यूवी-प्रतिरोधी, नमक-स्प्रे प्रतिरोधी; समुद्री और बंदरगाह वातावरण के लिए उपयुक्त।
3.7 ज्वाला मंदता: IEC 60332-1, VDE 0472-804 पार्ट B, और UL 94 V-0/VW-1 का अनुपालन करता है।
3.8 विद्युत प्रदर्शन: इन्सुलेशन प्रतिरोध ≥10MΩ·km 20°C पर; बिना ब्रेकडाउन के 5 मिनट के लिए वोल्टेज 2,500-3,500V AC का परीक्षण करें।

आईईसी 60227: 450/750V तक और इसमें शामिल रेटेड वोल्टेज के पॉलीविनाइल क्लोराइड इंसुलेटेड केबल।
आईईसी 60228: इंसुलेटेड केबल के कंडक्टर।
आईईसी 60332-1: आग की स्थिति में इंसुलेटेड केबल पर परीक्षण - भाग 1: एकल इंसुलेटेड तार या केबल के लिए ऊर्ध्वाधर लौ प्रसार परीक्षण।
वीडीई 0295: केबलों के लिए लचीले तांबे के कंडक्टर।
वीडीई 0482 / एन 50265-2-1: सामान्य प्रयोजनों के लिए लचीली रबर-शीथेड केबलों के लिए विशिष्टताएँ।
सीई (एलवीडी/आरओएचएस): ईयू लो वोल्टेज निर्देश का अनुपालन और खतरनाक पदार्थों पर प्रतिबंध।

जीबी/टी 5023.6: 450/750 वी तक और इसमें शामिल रेटेड वोल्टेज के पीवीसी इंसुलेटेड केबल - भाग 6: सामान्य उद्देश्यों के लिए लिफ्ट केबल और फ्लैट केबल।
जीबी/टी 12706: रेटेड वोल्टेज 1 केवी (उम = 1.2 केवी) से 35 केवी (उम = 40.5 केवी) एक्सट्रूडेड इन्सुलेशन पावर केबल और सहायक उपकरण।
जीबी/टी 18380.1: आग की स्थिति में इंसुलेटेड केबल पर परीक्षण - भाग 1: एकल इंसुलेटेड तार या केबल के लिए ऊर्ध्वाधर लौ प्रसार परीक्षण।
